主要用途

• 對鉆孔進行全孔壁成像、錄像，關鍵部位抓拍圖片等；
• 測量鉆孔在空間的軌跡；
• 觀測斷層裂隙產狀及發育情況；
• 觀測含水斷層、溶溝溶洞、含水層出水口位置、導水裂隙帶等的探測；
• 觀測和定量分析巖層等礦體走向、厚度、傾向、傾角，層內夾矸及與頂板巖層的離層裂縫程度等；
• 從成像平面圖上量測地層或各種構造的厚度、寬度、走向、傾向和傾角等；
• 區分礦體、巖體、夾矸、土層等各種地質結構體；
• 適用于各種類鉆孔的檢測，如水平孔、垂直孔、傾斜孔等。

?優勢

• 實時鉆孔成像、錄像和軌跡檢測三合一；
• 完全自研的高性能集成主板，實現全孔連續高清成像，不卡頓、不黑屏、不丟失數據，顏色逼真，圖像清晰，檢測速度可達4m/min；
• 分析軟件可同步聯動動態錄像、二維展開圖、三維柱狀圖、空間軌跡，一鍵生成檢測報告；
• 1080p高清成像，畫面清晰細膩；
• 充電式便攜電動線纜架；

?產品簡介

? ? ? ? TS-C1201H（C）高清多功能鉆孔成像分析儀是一款集鉆孔成像、鉆孔窺視（錄像）、鉆孔軌跡檢測于一體的鉆孔全方位高清光學檢測設備。??

技術特點

• 高集成性：主機內系統控制、圖像采集、顯示與存儲高度集成；
• 多功能性：既可實現鉆孔成像、鉆孔窺視（錄像）和鉆孔軌跡測量等功能，實現一機多用；
• 全自動：采用全電動線纜架，自帶可充電高能鋰電池，操作簡便，線纜下放速度勻速可調；
• 高智能性：主機內置雙核處理器，圖像處理速度為25幀/秒。同時獲取圖像數據、深度數據和探頭所在位置空間數據，可保證全景圖像實時自動采集，快速無縫拼接，實現圖像拼接、錄像和截圖同步進行；
• 高可靠性：整機系統高度集成，穩定性好；儀器整機密封，防水防塵性好；
• 高清晰度：攝像頭為彩色低照度700Lines，0.01Lux，2000萬像素；光源強度可連續可調；探頭側面環形成像和端頭成像可選，從而保證對各種探測對象均可清晰成像；
• 寬視角：攝像頭視角寬，可實現水平360度全景成像，無需調焦；
• 便攜性好：整機體積小巧、重量輕，方便攜帶；
• 操作性好：整套系統連接簡單，操作簡便，初用者上手快，主機可作電腦的外接U盤使用，數據直接復制粘貼；
• 功耗低：系統工作電壓范圍DC5.5V~12V，既可內置高容量鋰電池供電，也可外接12V蓄電池供電。探頭既可采用內置鋰電池供電，也可主機供電。連續工作時間不少于10小時；
• 三類顯示靈活切換：分析軟件可顯示、輸出平面展開圖，立體柱狀圖，立體柱狀圖可360度連續旋轉；也可同幅顯示巖芯描述結果表和巖芯柱狀圖和展開圖，同時可對鼠標指定局部范圍進行高精度放大查看；既可顯示鉆孔三維空間軌跡圖像，也可顯示三面?zhèn)纫晥D，查看各點實際空間角度值；
• 直接進行巖芯描述：展開圖上可直接進行巖芯描述，裂縫的傾向、傾角和寬度可直接自動計算提取，寬度精度可達0.1mm，方位角度可達0.1度；
• 圖像可轉換為多種格式：可將圖像轉換為JPG、BMP和PDF等多種格式文件；

探頭承壓能力強：探頭采用不銹鋼外殼、鋼化光學玻璃探頭罩，最大可承受壓力不小于10MPa。

技術參數

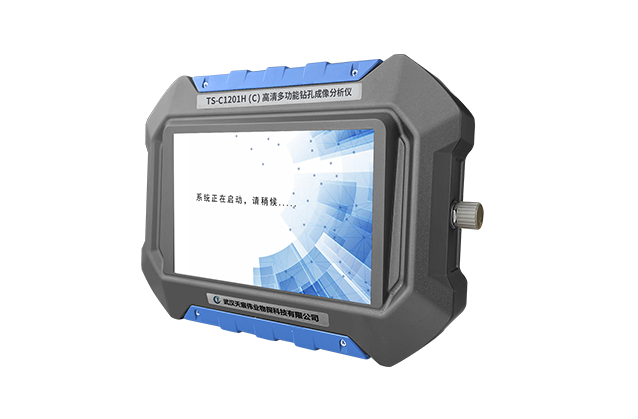

主機

• 顯示方式：?7寸真彩液晶屏，背光可調
• 處理器：高性能低功耗嵌入式雙核處理器
• 操控方式：觸摸
• 數據接口：USB2.0接口
• 防護等級：IP67
• 存儲器：32G TF存儲卡
• 操作系統：Linux操作系統
• 供電模式：內置12V鋰電池或外接蓄電池，連續工作大于10小時
• 外形尺寸：255mm×180mm×60mm
• 質量：1.7KG

深度編碼器

• 防護等級：IP67
• 測深精度：0.1mm
• 供電模式：主機供電
• 質量：0.99KG

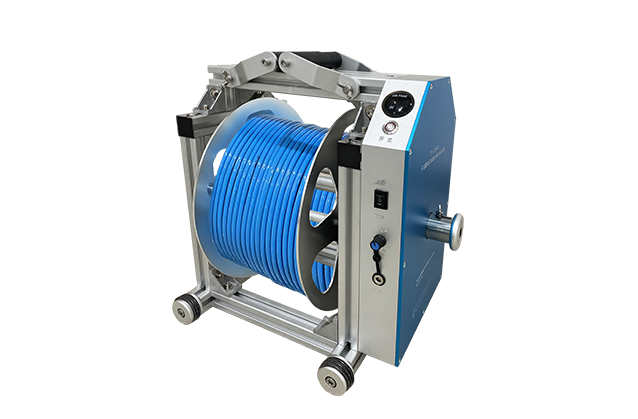

電動線纜架

• 制動方式：手自一體
• 供電模式：自帶可充電高能鋰電池
• 工作時間：不小于10小時
• 下放速度：0-10m/min可調
• 尺寸：340mm×220mm×370mm
• 質量：15Kg（含100m線纜）

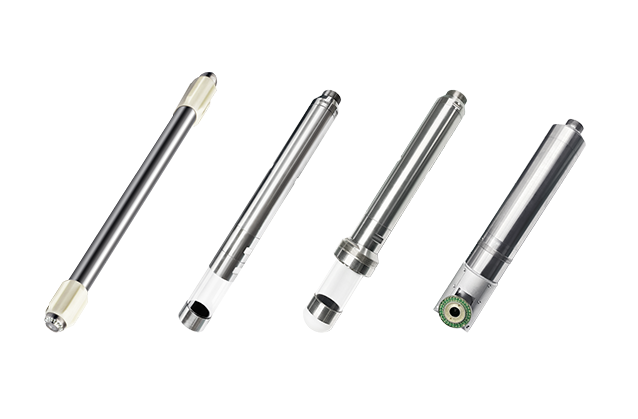

探頭

• 探頭直徑：Φ40mm、Φ52mm、Φ65mm、 Φ85mm
• 耐壓等級：不小于10MPa
• 檢測孔深：0~300米（可定制）；
• 攝像頭：彩色低照度700TV Lines，0.01Lux，全景360°
• 圖像像素：2000萬像素
• 三維羅盤：傾角范圍：-90°~90゜，精度：0.1゜；方位角范圍：0～360゜，精度：0.1゜，探頭允許橫滾360゜
• 工作溫度：-10℃～60℃
• 檢測孔徑：Φ45mm～Φ600mm
• 供電模式：探頭內置12V鋰電池供電
• 控制器：內置高性能單片機
• 輔助光源：≥30Lux，通過主機軟件調節亮度
• 外形尺寸：Φ40×490mm、Φ52×470mm、Φ65×470mm、Φ85×450mm
• 質量：1.1Kg、3.1Kg、3.2Kg、2.8Kg
