YSZ11.1 礦用隨鉆軌跡測量裝置




    YSZ11.1礦用隨鉆軌跡測量裝置是一款智能化的鉆孔軌跡實時隨鉆檢測設備,儀器主要由無磁鉆桿、探管和礦用智能手機組成,探管安裝在無磁鉆桿內,無磁鉆桿兩頭分別與礦上鉆桿和鉆頭連接,實現邊鉆進邊測量鉆孔的空間軌跡和鉆進深度。探管通過藍牙與礦用智能手機通訊,每個鉆孔開鉆時獲取該鉆孔的屬性信息,并在鉆完退鉆后將保存在探管存儲器內的數據傳輸?shù)绞謾C,通過手機終端軟件現場顯示鉆孔的空間軌跡和深度。鉆進深度既可通過手機終端軟件邊進桿邊計數的方式測量,也可通過探管內置的深度傳感器自動測量,無須人工干預,真正杜絕假鉆空鉆。

  • 無線數據傳輸
  • 高強度無磁套管
  • 隨測/復測兼容
  • 鉆進深度自動測量
  • 云平臺實時遠程共享
  • 產品優勢
  • 產品詳情

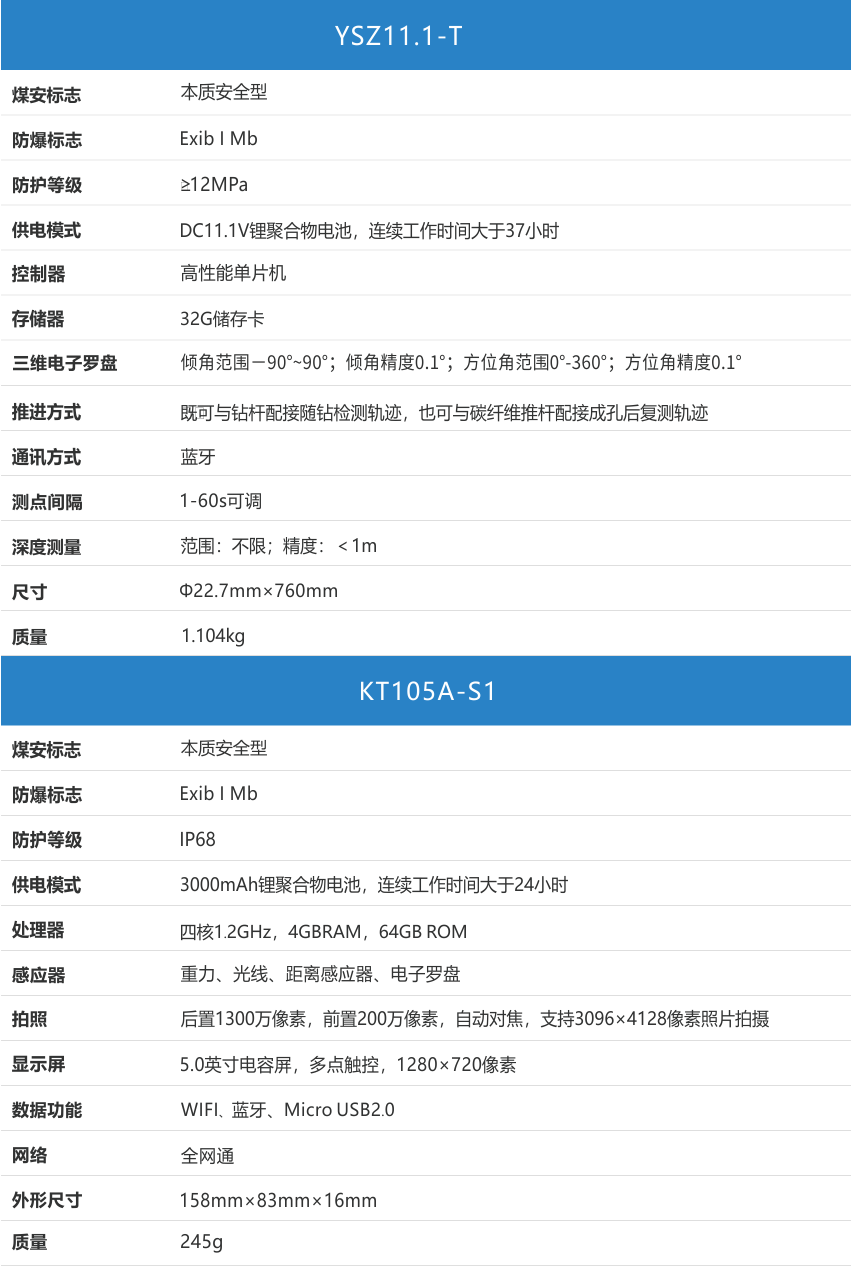

  • 性能指標

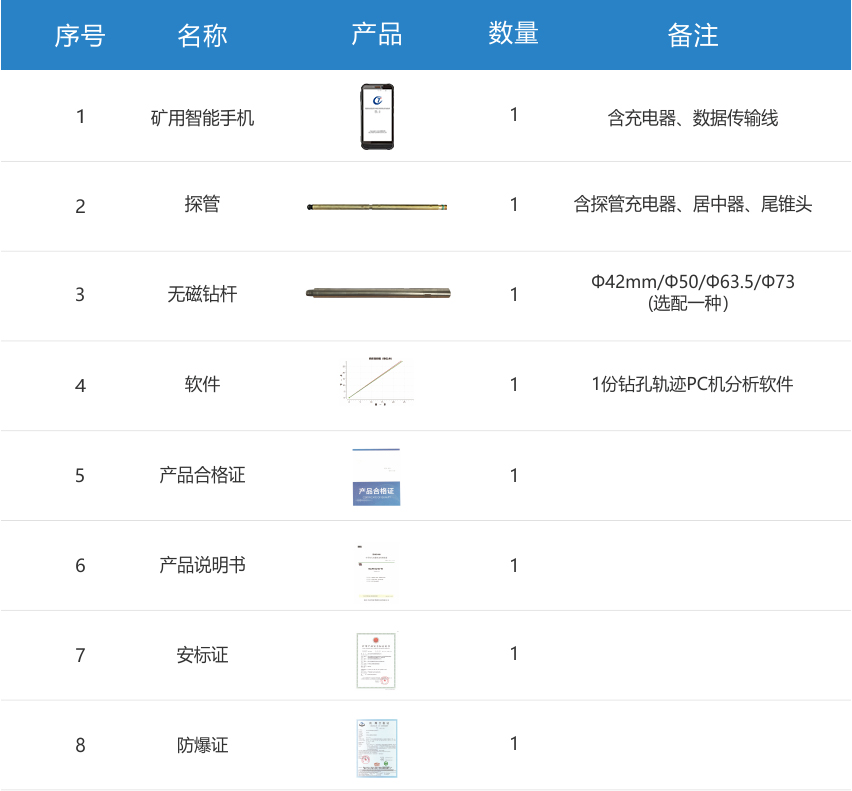

  • 產品配置
  • 相關案例
  • 資料下載
1
產品優勢

數據無線傳輸
可配接Φ42mm/Φ50mm/Φ63.5mm/Φ73mm等
多種規格高強度無磁鉆桿


探管與礦用智能手機通過藍牙形式進行數據交換

可在現場通過手機終端查看實時軌跡曲線

2

探管內置高精度角度傳感器和深度傳感器

自主研發移動終端軟件,軟件著作權:2020SR0044617


可精確測量鉆孔空間軌跡,自動準確測量鉆孔深度

3

分析軟件功能強大


三維空間軌跡,二維水平面投影曲線、剖面曲線靈活切換
測點實測值曲線,數表聯動量現,偏離值自動計算
鉆孔群數據管理簡潔,結果同屏展示,空白區自動識別

4

一鍵出具word報告


結果可導入Excel生成圖表報告
也可導入CAD自動上圖

主要用途


  • 煤礦井下各類鉆孔隨鉆鉆孔軌跡測量;
  • 定向、保直鉆進的方位測量
  • 定向鉆進的造斜精度檢測;
  • 鉆孔深度測量。

產品優勢


  • 數據無線傳輸;
  • 高強度無磁鉆桿;
  • 隨測/復測兼容;
  • 鉆進深度自動測量
  • 井下主機直接顯示、查看測量結果;
  • 分析軟件使用便捷、功能強大、鉆孔群管理、一鍵出具word報告;
  • 云平臺實時遠程共享。

工作原理


YSZ11.1礦用隨鉆軌跡測量裝置是一款智能化的鉆孔軌跡實時隨鉆檢測設備,儀器主要由無磁鉆桿、探管礦用智能手機成,探管安裝在無磁鉆桿內,無磁鉆桿兩頭分別與礦上鉆桿和鉆頭連接,實現邊鉆進邊測量鉆孔的空間軌跡和鉆進深度。探管通過藍牙與礦用智能手機通訊,每個鉆孔開鉆時獲取該鉆孔的屬性信息,并在鉆完退鉆后將保存在探管存儲器內的數據傳輸?shù)绞謾C,通過手機終端軟件現場顯示鉆孔的空間軌跡和深度。鉆進深度既可通過手機終端軟件邊進桿邊計數的方式測量,也可通過探管內置的深度傳感器自動測量,無須人工干預,真正杜絕假鉆空鉆。

?

技術特點

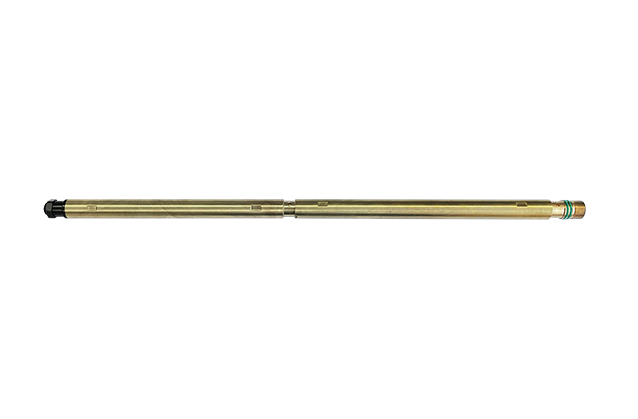

  • 隨鉆測量鉆孔軌跡與深度:隨鉆軌跡探管內置高精度角度傳感器和深度傳感器,既可精確測定鉆孔空間軌跡,亦可自動準確測量鉆孔深度

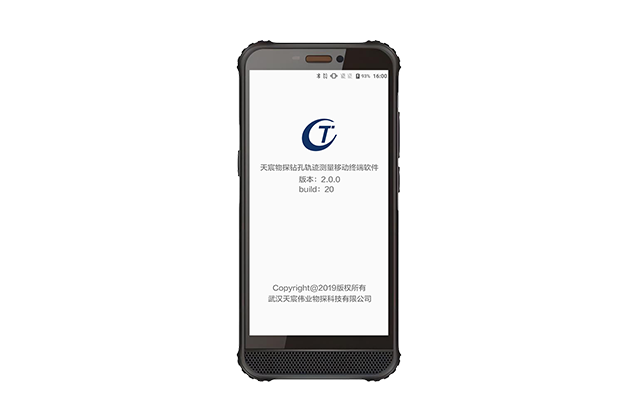

  • 井下可直接查看測量結果:完成測量后,可以直接在礦用智能手機上查看測量結果,包括數據表格、軌跡曲線和質量評價;

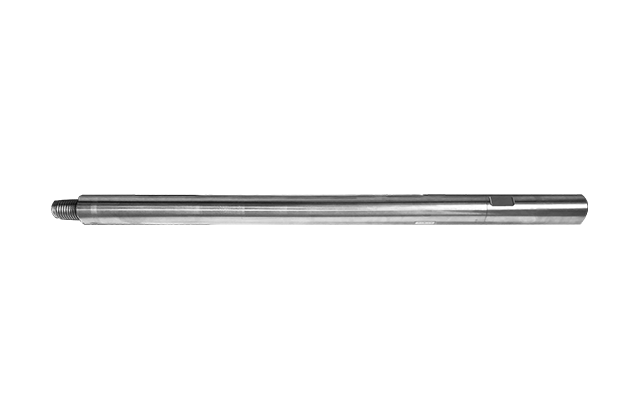

  • 配接多種型號鉆桿:探管可與Φ42mm/Φ50mm/Φ63.5mm/Φ73mm多種不同直徑的鉆桿配接;
  • 推進方式既可通過無磁鉆桿隨鉆軌跡測量,又可后接推桿手持復測;
  • 藍牙數據交換探管礦用智能手機通過藍牙形式進行數據交換
  • 探管智能測量鉆進深度:既可采用礦用智能手機與鉆機鉆進深度同步技術測量鉆進深度,亦可直接采用探管內部傳感器測量鉆孔鉆進深度,無須礦用智能手機操控,隨鉆隨測,無須停頓,可有效杜絕打假鉆現象;
  • 鉆孔群連測管理技術:多孔連鉆連測,數據統一管理,鉆孔起止過程自動智能判斷,自動識別空白帶和煤巖層。
  • 分析軟件功能強大:
  • ?三維空間軌跡,二維水平面投影剖面曲線靈活切換;
  • ?測點實測值曲線,數表聯動量現,偏離值自動計算;
  • ?鉆孔群數據管理簡潔,結果同屏展示,空白區自動識別;
  • ?結果可導入Excel生成圖表報告,也可導入CAD自動上圖;
  • ?一鍵出具word報告。

?

?
