主要用途

• 鉆孔灌注樁成孔孔徑、孔深、垂直度、垮塌擴縮徑位置和傾斜方位檢測；
• 地下連續墻槽寬、槽深、垂直度、垮塌擴縮徑位置和傾斜方位檢測；
• 支盤樁、擴底樁擴孔效果檢測；
• 沉渣厚度檢測。

遵循規范

• 《建筑樁基技術規范JGJ 94-2008》
• 《公路橋涵施工技術規范JTG/T F50-2011》
• 《建筑地基基礎工程施工質量驗收規范GB 50202-2002》
• 《鉆孔灌注樁成孔、地下連續墻成槽檢測技術規程DB/T 29-112-2010（天津）》
• 《鉆孔灌注樁成孔、地下連續墻成槽質量檢測技術規程DGJ 32TJ 117-2011（江蘇）》
• 《灌注樁成孔質量檢測技術規程T/CECS 596-2019》中國工程建設標準化協會
• 《地下連續墻檢測技術規程 T/CECS 597-2019》中國工程建設標準化協會

優勢

• 自主研發多功能一體探頭，集成孔槽檢測、沉渣檢測功能；（實用新型專利：ZL 2016 2 0665728.0）
• 自主研發同步打印主機控制箱，實時檢測、同步打印、結果真實可靠；（實用新型專利：ZL 2019 2 1018370.2）
• 孔槽壁2D-3D展示、靈活切換、形象直觀；
• 干孔－泥漿孔檢測無縫切換、適應性強；
• 與云平臺配合可實現數據遠程共享和實時同步。

技術特點

• 供電系統交直兩用，適應性強：整套系統既可交流220V供電，亦可用選配的直流電源供電，省去外接電源，方便易用；
• 現場直接打印輸出：邊檢測邊打印，結果輸出直觀、真實；
• 整套系統實現全數字化：整個測試過程和探頭升降系統完全實現軟件自動控制，實測數據和測試結果實現數字化顯示、存儲和打印輸出；
• 主機系統穩定可靠：主機采用低功耗嵌入式系統設計，軟件系統基于Linux設計，系統穩定可靠；
• 探頭升降系統穩定性好：探頭由雙承重鋼絲繩各自獨立懸掛，同步工作，保證探頭運行過程平穩，不旋轉，不打攪。上限位器保證鋼絲繩提升至頂不拉斷，下限位器保證探頭下放至孔底不纏繞；
• 超聲探頭盲區小，功率大，四個通道信號各自獨立設置，適應能力強：探頭最小探測距離200mm，最大探測距離4000mm，對應孔徑檢測范圍Φ400mm～Φ8000mm最大泥漿比重可達1.4g/cm³ ，適合幾乎所有工程成孔成槽的檢測；
• 系統具有自校準功能：根據孔口孔徑值或槽口寬度值，自動對測試系統聲速進行校準，保證測試結果準確可靠；
• 分析軟件功能強大，輸出結果內容豐富：上位機分析軟件可對測試結果進行顯示、編輯、打印輸出影像圖和結果圖表,可自動判定孔壁位置。輸出結果有彩色（或灰度）影像圖、X-X’和Y-Y’偏離曲線圖、孔徑曲線圖和沉渣曲線圖、三維柱狀圖，全孔各深度測點測距、孔徑、垂直度數表等；
• 探頭全部功能完美集成：多功能探頭完美集成了超聲孔徑垂直度檢測換能器和沉渣厚度檢測裝置，一次測試，完成全部參數的檢測，同步實現孔徑、孔斜和沉渣厚度檢測；
• 沉渣檢測雙參數控制，確保結果準確可靠：探頭內置傾角傳感器和壓力傳感器，傾角傳感器控制探頭狀態，壓力傳感器控制探針受力，雙參數共同判定沉渣厚度，提高準確度。

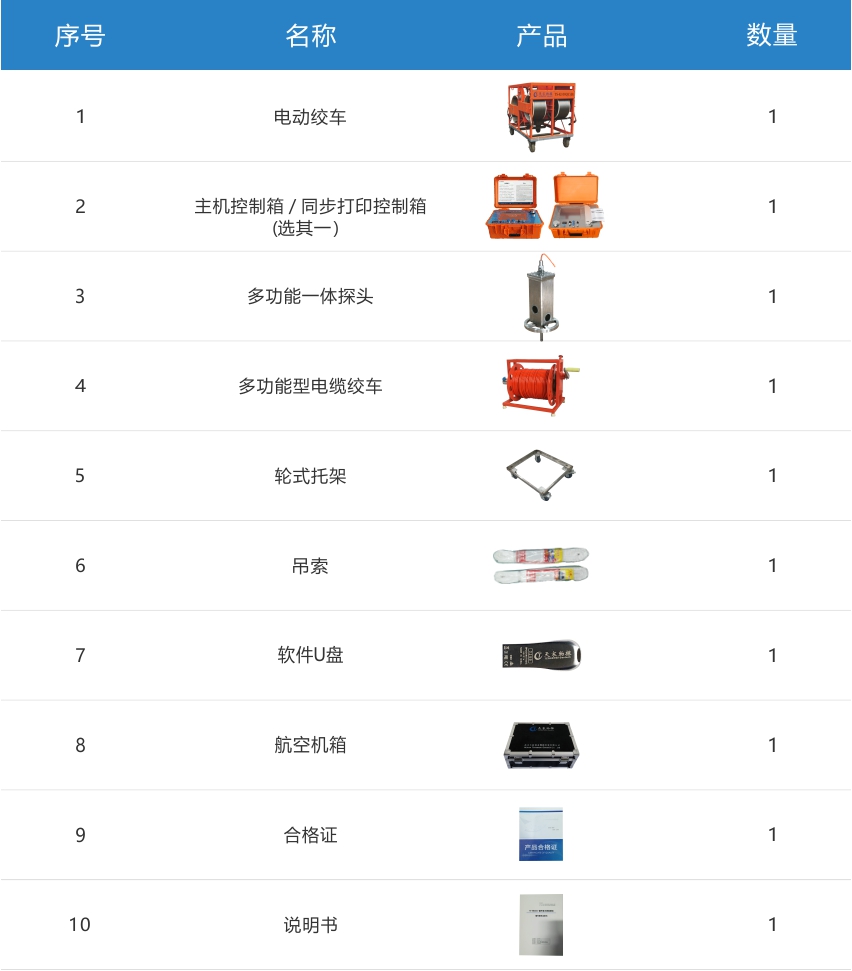

技術參數

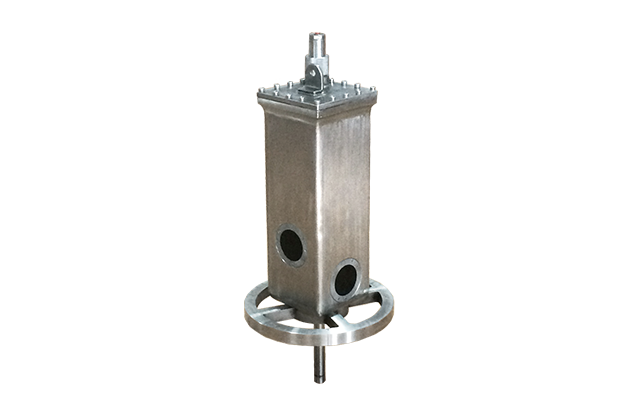

多功能一體探頭（實用新型專利：ZL 2016 2 0665728.0）

• 水平測試方向：“十”字形四個方向，兩個剖面
• 檢測孔徑槽寬：Φ400mm~Φ8000mm
• 超聲信號頻率： 90KHz
• 檢測沉渣厚度：0-235mm（可定制）
• 泥漿要求：泥漿比重可達1.4g/cm³，粘度≤25S，含砂量≤4%
• 外形尺寸：130mm×130mm×450mm
• 供電模式：控制箱供電
• 水平精度：≤0.2%FS
• 超聲功率：≥8W
• 沉渣精度：≤1mm
• 輸出剖面：成孔XX’+ YY’成槽XX’、YY’、XX’+ Y或XX’+ Y’可選
• 質量：20KG

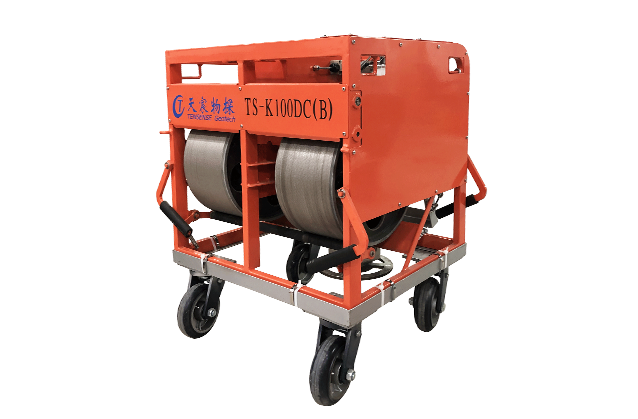

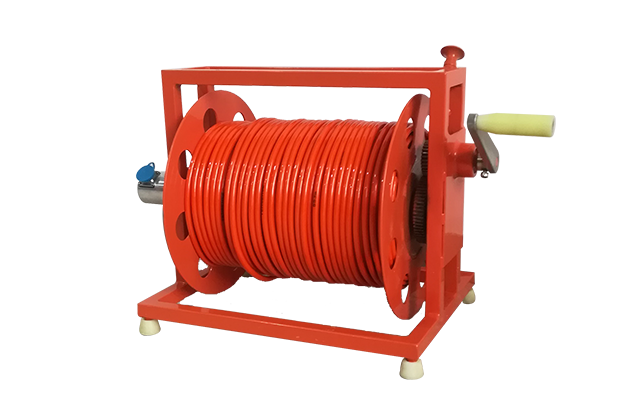

探頭升降數控絞車

• 絞車類型：自動型
• 升降速度：0～20m/min連續可調
• 孔口孔底自停：有
• 檢測深度：標配100m（可定制）
• 深度分辨率：≤0.1mm，深度誤差≤0.1%
• 絞車供電：主機箱供電
• 探頭懸掛：雙鋼絲輥獨立懸掛探頭，穩定可靠
• 工作溫度：-20℃～50℃
• 濕度：0-90%
• 外形尺寸：650mm×550mm×630mm
• 質量：60KG

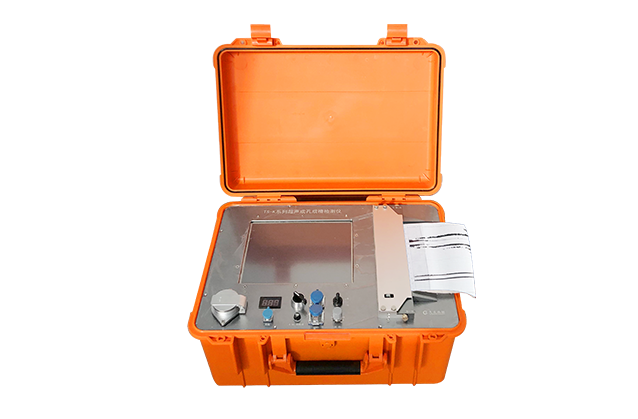

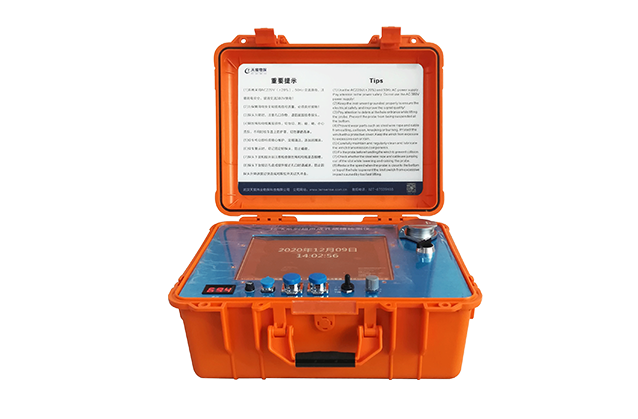

同步打印主機控制箱（實用新型專利：ZL 2019 2 1018370.2）

• 顯示方式：12.1寸真彩液晶顯示屏，1280×768背光可調
• 處理器：高性能低功耗嵌入式雙核處理器
• 數據接口：USB2.0接口
• 控制功能：控制探頭上升、下降、加速、減速，超聲信號發射接收，沉渣探頭工作停止等
• 供電系統：交直兩用
• 工作溫度：-20℃～50℃
• 外形尺寸：580mm×440mm×290mm
• 存儲器：32G TF存儲卡
• 操作系統：Linux操作系統
• 操控方式：觸摸屏或鼠標
• 記錄方式：全數字式
• 聲速校準：有
• 工作濕度：≤90%RH
• 質量：25KG
