主要用途

• 鉆孔灌注樁成孔孔徑、孔深、垂直度、垮塌擴縮徑位置和傾斜方位檢測；
• 地下連續墻槽寬、槽深、垂直度、垮塌擴縮徑位置和傾斜方位檢測；
• 支盤樁、擴底樁擴孔效果檢測；
• 沉渣厚度檢測。

遵循規范

?

• 《建筑樁基技術規范JGJ 94-2008》
• 《公路橋涵施工技術規范JTG/T F50-2011》
• 《建筑地基基礎工程施工質量驗收規范GB 50202-2002》
• 《鉆孔灌注樁成孔、地下連續墻成槽檢測技術規程DB/T 29-112-2010（天津）》
• 《鉆孔灌注樁成孔、地下連續墻成槽質量檢測技術規程DGJ 32TJ 117-2011（江蘇）》
• 《灌注樁成孔質量檢測技術規程T/CECS 596-2019》中國工程建設標準化協會
• 《地下連續墻檢測技術規程 T/CECS 597-2019》中國工程建設標準化協會

?

優勢

• 無線WIFI連接，操控便捷、靈活；
• 絞車體積小巧、輕便，方便運輸；
• 絞車采用不銹鋼材質，防腐防銹、造型美觀；
• 孔槽壁2D-3D展示、靈活切換、形象直觀；
• 干孔－泥漿孔檢測無縫切換、適應性強；
• 配備可移動電源，無需外接220V交流電，適用性強；
• 與云平臺配合可實現數據遠程共享和實時同步。

技術特點

• 供電系統適應性強：配備可移動電源，無需外接220V交流電，適用性更強；?
• 整套系統實現全數字化：整個測試過程和探頭升降系統完全實現軟件自動控制，實測數據和測試結果實現數字化顯示、存儲和打印輸出；
• 主機系統穩定可靠：系統結構簡單，無線控制，操作簡單方便；
• 探頭升降系統穩定性好：探頭由雙承重鋼絲繩各自獨立懸掛，同步工作，保證探頭運行過程平穩，不旋轉，不打攪。上限位器保證鋼絲繩提升至頂不拉斷，下限位器保證探頭下放至孔底不纏繞；
• 超聲探頭盲區小，功率大，四個通道信號各自獨立設置，適應能力強：探頭最小探測距離200mm，最大探測距離4000mm，對應孔徑檢測范圍－---Φ400mm～Φ8000mm最大泥漿比重可達1.4g/cm³?，適合幾乎所有工程成孔成槽的檢測；
• 系統具有自校準功能：根據孔口孔徑值或槽口寬度值，自動對測試系統聲速進行校準，保證測試結果準確可靠；
• 分析軟件功能強大，輸出結果內容豐富：上位機分析軟件可對測試結果進行顯示、編輯、打印輸出影像圖和結果圖表，可自動判定孔壁位置。輸出結果有彩色（或灰度）影像圖、X-X’和Y-Y’偏離曲線圖、孔徑曲線圖和沉渣曲線圖、三維柱狀圖，全孔各深度測點測距、孔徑、垂直度數表等；
• 探頭全部功能完美集成：多功能探頭完美集成了超聲孔徑垂直度檢測換能器和沉渣厚度檢測裝置，一次測試，完成全部參數的檢測，同步實現孔徑、孔斜和沉渣厚度檢測；
• 沉渣檢測雙參數控制，確保結果準確可靠：探頭內置傾角傳感器和壓力傳感器，傾角傳感器控制探頭狀態，壓力傳感器控制探針受力，雙參數共同判定沉渣厚度，提高準確度。

技術參數

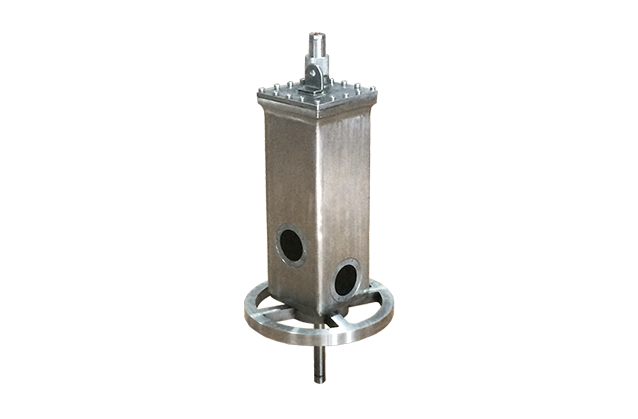

多功能一體探頭（實用新型專利：ZL 2016 2 0665728.0）

• 水平測試方向：“十”字形四個方向，兩個剖面
• 檢測孔徑槽寬：Φ400mm~Φ8000mm
• 超聲信號頻率：90KHz
• 檢測沉渣厚度：0-235mm（可定制）
• 泥漿要求：泥漿比重可達1.4g/cm³，粘度≤25S，含砂量≤4%
• 外形尺寸：130mm×130mm×450mm
• 供電模式：控制箱供電
• 水平精度：≤0.2%FS
• 超聲功率：≥8W
• 沉渣精度：≤1mm
• 輸出剖面：成孔XX’+ YY’成槽XX’、YY’、XX’+ Y或XX’+ Y’可選
• 質量：20KG ?

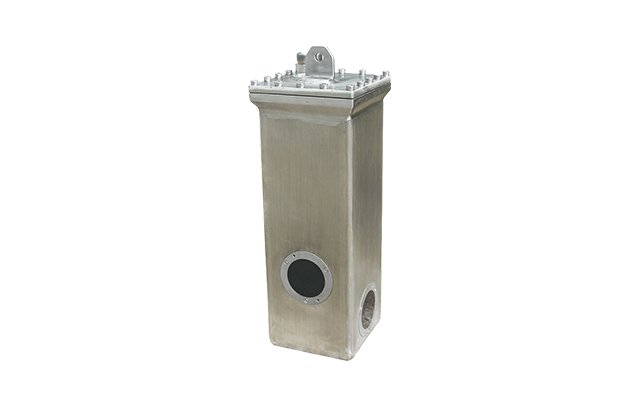

超聲孔徑探頭

• 水平測試方向：“十”字形四個方向，兩個剖面
• 檢測孔徑槽寬：Φ400mm~Φ8000mm
• 超聲信號頻率：90KHz
• 泥漿要求：泥漿比重可達1.4g/cm³，粘度≤25S，含砂量≤4%
• 外形尺寸：?120mm×120mm×425mm
• 供電模式：控制箱供電
• 水平精度：≤0.2%FS
• 超聲功率：≥8W
• 沉渣精度：≤1mm
• 輸出剖面：成孔XX’+ YY’，成槽XX’、YY’、XX’+ Y或XX’+ Y’可選
• 質量：18KG

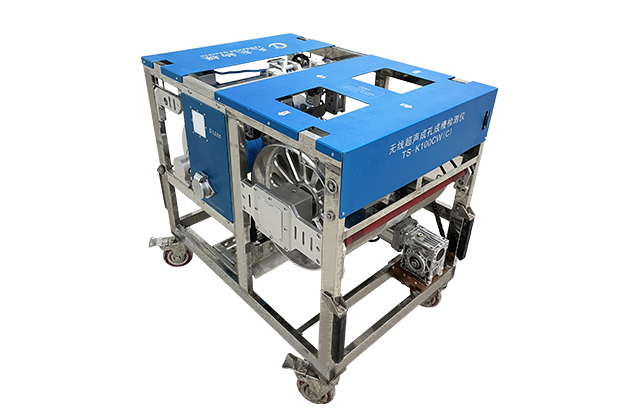

探頭升降數控絞車

• 絞車類型：無線全自動型
• 無線傳輸：WIFI無線通訊，傳輸距離≥50m
• 升降速度：0-20m/min連續可調
• 檢測深度：標配100m（可定制）
• 深度分辨率：≤0.1mm，深度誤差≤0.1%
• 孔口孔底自停：有
• 絞車供電：電源箱供電
• 同步電纜：絞車上集成電纜，數控同步升降
• 探頭懸掛：雙鋼絲輥獨立懸掛探頭，穩定可靠
• 工作溫度：-20℃～50℃
• 工作濕度：≤90%RH
• 外形尺寸：770mm×540mm×595mm
• 質量：70KG
