TS-C1201(D) 深孔多功能鉆孔成像分析儀




    TS-C1201(D) 深孔多功能鉆孔成像分析儀是一款國內首家集鉆孔成像、鉆孔錄像(窺視)、鉆孔軌跡檢測于一體的鉆孔全方位檢測設備

  • 成像、錄像、軌跡檢測功能于一體
  • 檢測最大孔深可達1500m
  • 1080p高清成像
  • 分析軟件功能強大
  • 產品優勢
  • 產品詳情
  • 性能指標

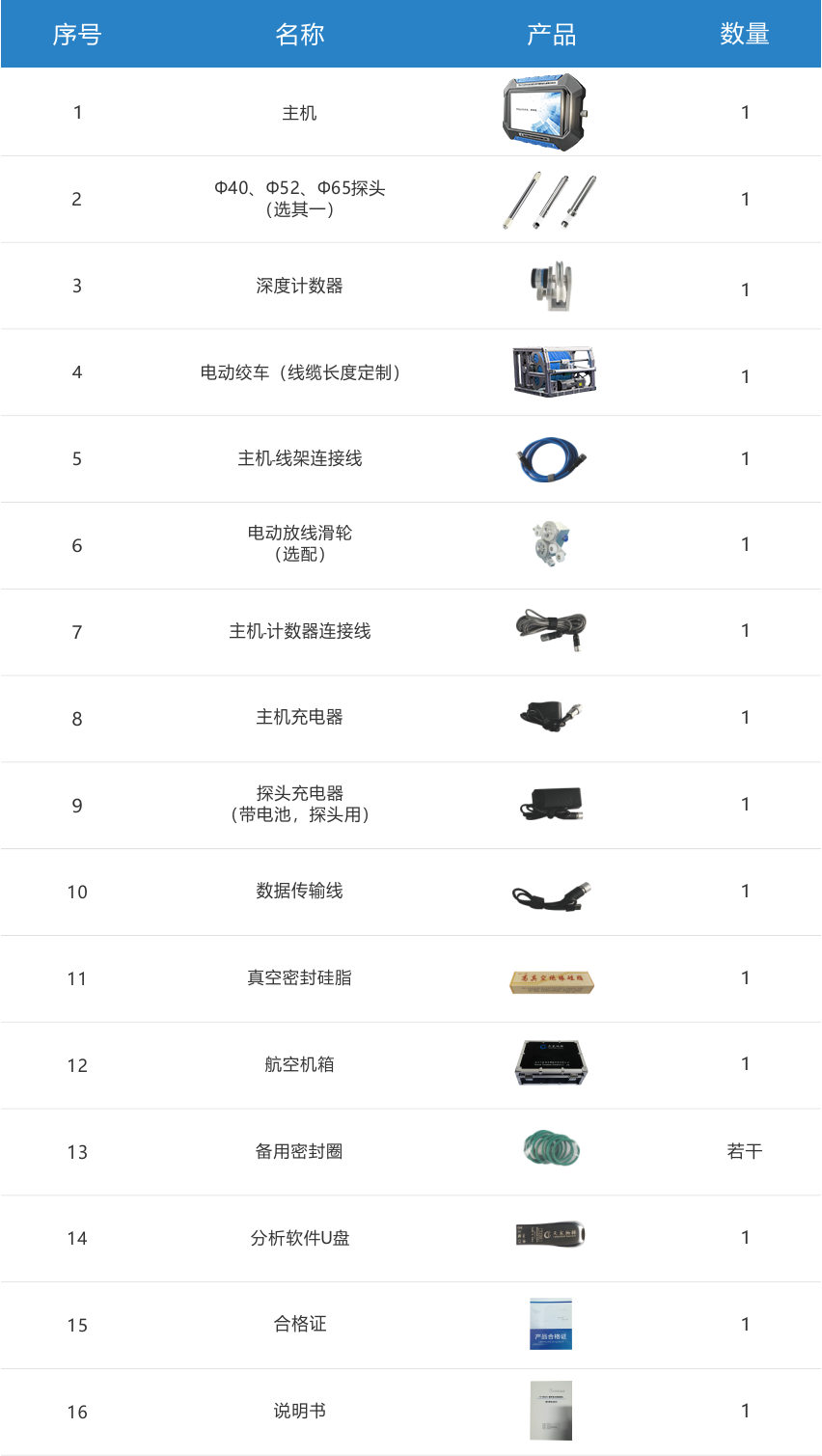

  • 產品配置
  • 相關案例
  • 資料下載
1
產品優勢

實時鉆孔成像、錄像和軌跡檢測三合一


Φ40mm/Φ52mm/Φ65mm
多種規格探頭可選,適用不同孔徑

2

完全自主研發的高集成度高性能主板


實現對千米鉆孔的全孔連續成像,不卡頓、不黑屏
不丟失數據,圖像清晰,拼接速度不低于4m/min

3

檢測最大孔深可達1200m
檢測速度可達4m/min

4

分析軟件可顯示、輸出平面展開圖,立體柱狀圖
鉆孔三維空間軌跡圖像、三面?zhèn)纫晥D


展開圖上可直接進行巖芯描述
自動計算提取裂縫的傾向、傾角和寬度
寬度精度可達0.1mm,方位角度可達0.1°

主要用途


  • 超深鉆孔光學檢測;
  • 對鉆孔進行全孔壁成像、錄像,關鍵部位抓拍圖片;
  • 測量鉆孔在空間的軌跡;
  • 觀測斷層裂隙產狀及發育情況;
  • 觀測含水?dāng)鄬?、溶溝溶洞、含水層出水口位?/font>導水裂隙帶等的探測;
  • 觀測和定量分析層等礦體走向、厚度、傾向、傾角,層內夾矸及與頂板巖層的離層裂縫程度等;
  • 從成像平面圖上量測地層或各種構造的厚度、寬度、走向、傾向和傾角等;
  • 區分礦體、巖體、夾矸、土層等各種地質結構體

?優勢


  • 耐高溫100℃,耐高壓不低于20MPa,檢測最大孔深可達1500m;
  • 完全自研的高性能集成主板,實現千米鉆孔的全孔連續成像,不卡頓、不黑屏、不丟失數據,顏色逼真,圖像清晰,檢測速度可達4m/min;
  • 分析軟件可同步聯動動態錄像、二維展開圖、三維柱狀圖、空間軌跡,一鍵生成檢測報告;
  • 1080p高清成像,畫面清晰細膩。

?產品簡介


? ? ? ?TS-C1201(D)深孔多功能鉆孔成像分析儀是一款集鉆孔成像、鉆孔錄像(窺視)、鉆孔軌跡檢測于一體,專門針對超深鉆孔研制的光學檢測儀器。

技術特點


  • 高集成性:主機內系統控制、圖像采集、顯示與存儲高度集成;
  • 多功能性:可實現鉆孔成像、鉆孔窺視錄像和鉆孔軌跡測量等功能,實現一機多用;
  • 全自動:采用全電動線纜架,自帶可充電高能鋰電池,操作簡便,線纜下放速度勻速可調;
  • 高智能性:主機內置雙核處理器,圖像處理速度為25幀/秒。同時獲取圖像數據、深度數據和探頭所在位置空間數據,可保證全景圖像實時自動采集,快速無縫拼接,實現圖像拼接、錄像和截圖同步進行;
  • 高可靠性:整機系統高度集成,穩定性好;儀器整機密封,防水防塵性好;
  • 高清晰度:攝像頭為彩色低照度700Lines,0.01Lux,2000萬像素;光源強度可連續可調;探頭側面環形成像和端頭成像可選,從而保證對各種探測對象均可清晰成像;
  • 寬視角:攝像頭視角寬,可實現水平360°全景成像,無需調焦;
  • 便攜性好:整機體積小巧、重量輕,方便攜帶;
  • 操作性好:整套系統連接簡單,操作簡便,初用者上手快,主機可作電腦的外接U盤使用,數據直接復制粘貼;
  • 功耗低:系統工作電壓范圍DC5.5V~12V,既可內置高容量鋰電池供電,也可外接12V蓄電池供電。探頭既可采用內置鋰電池供電,也可主機供電。連續工作時間不少于10小時;
  • 三類顯示靈活切換:分析軟件可顯示、輸出平面展開圖,立體柱狀圖,立體柱狀圖可360°度連續旋轉;也可同幅顯示巖芯描述結果表和巖芯柱狀圖和展開圖,同時可對鼠標指定局部范圍進行高精度放大查看;既可顯示鉆孔三維空間軌跡圖像,也可顯示三面?zhèn)纫晥D,查看各點實際空間角度值;
  • 直接進行巖芯描述:展開圖上可直接進行巖芯描述,裂縫的傾向、傾角和寬度可直接自動計算提取,寬度精度可達0.1mm,方位角度可達0.1°
  • 圖像可轉換為多種格式:可將圖像轉換為JPG、BMP和PDF等多種格式文件;
  • 探頭承壓能力強:探頭采用不銹鋼外殼、鋼化光學玻璃探頭罩,最大可承受壓力不小于20MPa。

技術參數

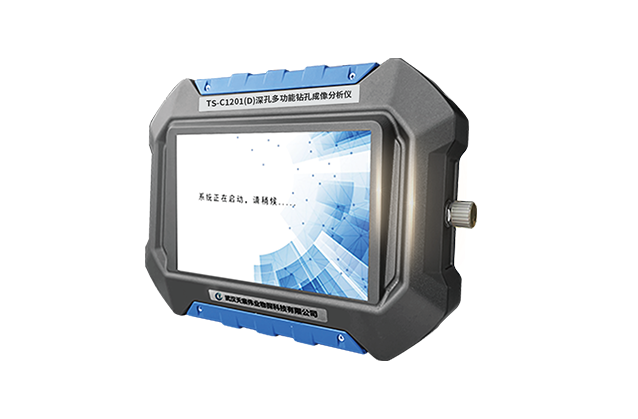

主機

  • 顯示方式:7寸真彩液晶屏,背光可調
  • 處理器:高性能低功耗嵌入式雙核處理器
  • 操控方式:觸摸
  • 數據接口:USB2.0接口
  • 防護等級:IP67
  • 存儲器:32G TF存儲卡
  • 操作系統:Linux操作系統
  • 供電模式:內置12V鋰電池或外接蓄電池,連續工作大于10小時
  • 外形尺寸255mm×180mm×60mm
  • 質量:1.7KG

深度編碼器

  • 防護等級:IP67
  • 測深精度:0.1mm
  • 供電模式:主機供電
  • 質量:0.99KG

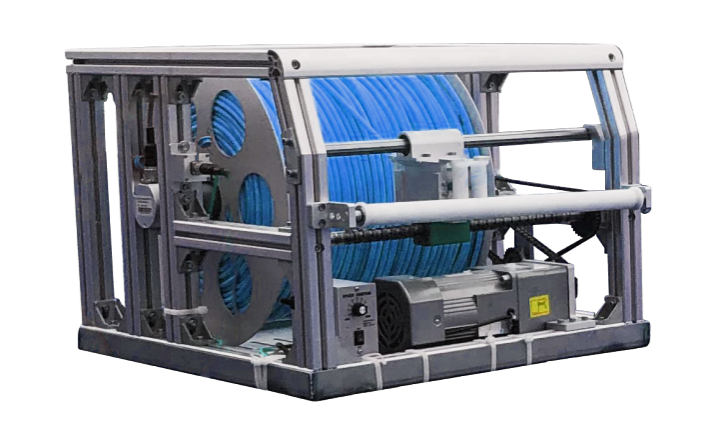

電動絞車

  • 制動方式電動
  • 供電模式:外接220V電源,可定制移動電源
  • 下放速度:0-4m/min可調
  • 尺寸630mm×590mm×480mm
  • 質量:100Kg(含800m線纜)

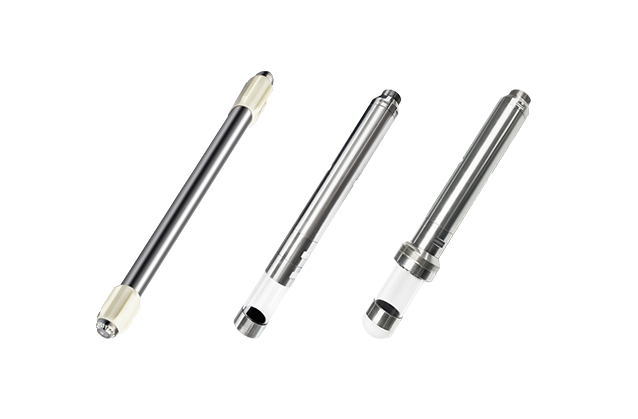

探頭

  • 探頭直徑:Φ40mm、Φ52mm、Φ65mm
  • 耐壓級:不小于20MPa
  • 檢測孔深:0~1500米(可定制)
  • 攝像頭:彩色低照度700TV Lines,0.01Lux,全景360°
  • 圖像像素:200萬像素
  • 三維羅盤:傾角范圍:-90°~90°,精度:0.;方位角范圍:0~360°,精度0.1°,探頭允許橫滾360°
  • 工作溫度:-10℃~100℃
  • 檢測孔徑:Φ45mm~Φ600mm
  • 供電模式:內置12V鋰電池供電
  • 控制器:內置高性能單片機
  • 輔助光源:≥30Lux,通過主機軟件調節亮度
  • 推進方式:水平傾斜孔配接專用導向推桿
  • 外形尺寸Φ40×280mm、Φ52×470mmΦ65×470mm
  • 質量:1.1Kg、3.1Kg、3.2Kg

?

  • TS-C1201(C) 深孔多功能鉆孔成像分析儀——技術文檔 更新時間:2022-02-25 下載 預覽
