主要用途

• 煤礦井下各類鉆孔快速軌跡測量；
• 定向、保直鉆進的方位測量；
• 定向鉆進的造斜精度檢測；
• 鉆孔深度測量。

產品優勢

• 攜帶輕便，測量簡單快捷；
• 數據無線傳輸；
• 井下主機直接顯示、查看測量結果；
• 分析軟件使用便捷、功能強大、鉆孔群管理、一鍵出具word報告；
• 云平臺實時遠程共享。

?工作原理

? ? ? ?YZG12.8礦用手持式鉆孔軌跡儀是一款智能化的鉆孔軌跡檢測設備，儀器主要由礦用本安型手持式鉆孔軌跡儀探管、礦用智能手機、碳纖維推桿等組成。測量時將礦用本安型手持式鉆孔軌跡儀探管與碳纖維推桿配接，手動推入鉆孔，實現鉆孔的空間軌跡和鉆進深度的測量。通過無線藍牙與礦用智能手機通訊，每個鉆孔開鉆時輸入該鉆孔的屬性信息，并在測量完成后將保存在探管存儲器內的數據傳輸?shù)绞謾C(jī)，通過手機終端軟件現場顯示鉆孔的空間軌跡和深度。

?

技術特點

• 同時測量鉆孔軌跡與深度：探管內置高精度角度傳感器和深度傳感器，既可精確測定鉆孔空間軌跡，亦可準確測量鉆孔深度；
• 攜帶輕便，測量簡單快捷：測量時只用攜帶礦用本安手機、探管及相應數量碳纖維推桿下井即可，體積小，重量輕，單人便可攜帶；鉆孔軌跡測量采用離線復測模式，無需連接各種線纜，直接將探管與手機藍牙同步后，用碳纖維推桿將探管推入鉆孔即可測量，測量間隔根據鉆孔深度自主選擇，每次測量穩定時間只需要3s，測量簡單快捷；
• 井下可直接查看測量結果：完成測量后，可以直接在礦用智能手機上查看測量結果，包括數據表格、軌跡曲線和質量評價；?
• 藍牙數據交換：探管與手機通過藍牙形式進行數據交換，完成測量退出探管后探管與手機自動藍牙連接，無需二次手動連接；
• 鉆孔群連測管理技術：多孔連鉆連測，數據統一管理，鉆孔起止過程自動智能判斷，自動識別空白帶和煤巖層；
• 分析軟件功能強大：
• ?三維空間軌跡，二維水平面投影曲線、剖面曲線靈活切換；
• ?測點實測值曲線，數表聯動量現，偏離值自動計算；
• ?鉆孔群數據管理簡潔，結果同屏展示，空白區自動識別；
• ?結果可導入Excel生成圖表報告，也可導入CAD自動上圖；
• ?一鍵出具word報告。

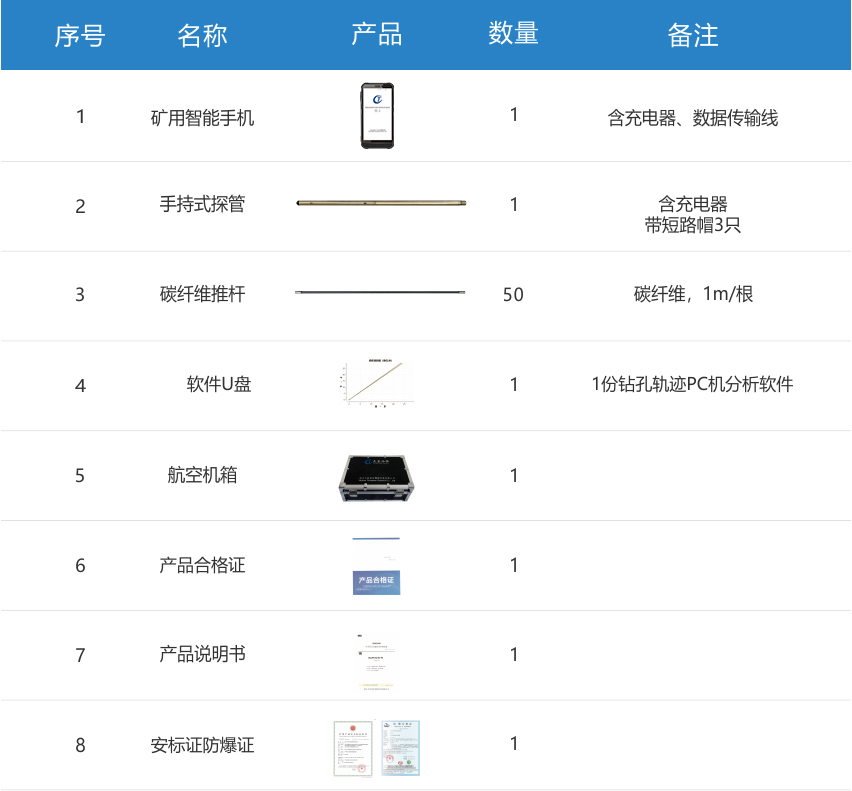

技術參數

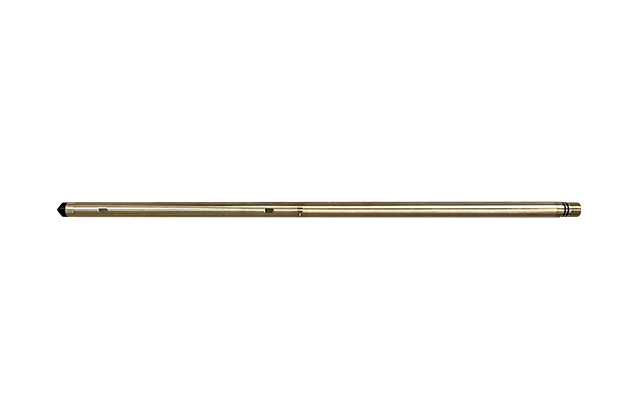

YZG12.8-T（礦用本安型手持式鉆孔軌跡儀探管）

• 煤安標志：本質安全型
• 防爆標志：Exib I Mb
• 探管耐壓：≥12MPa
• 供電模式：DC12.8V鐵鋰聚合物電池，連續工作時間大于37小時
• 控制器：高性能單片機
• 三維電子羅盤：傾角范圍：90°~90°；傾角精度0.1°；方位角范圍0°~360°；方位角精度0.5°

• 推進方式：碳纖維推桿手動推進
• 通訊方式：藍牙
• 測點間隔：1~60s可調
• 深度測量范圍：不限
• 精度：≤1m
• 尺寸：Φ20×690mm
• 質量：760g

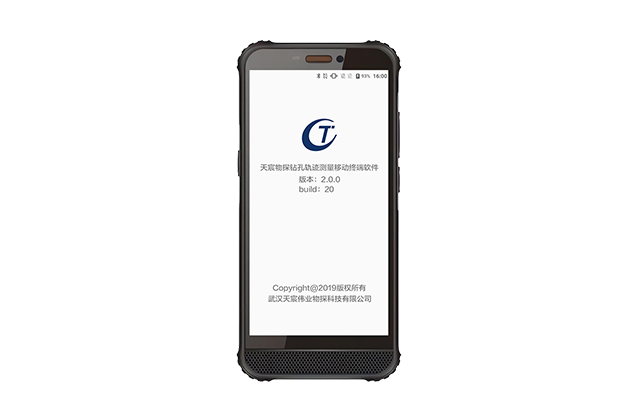

KT105A-S2（礦用本安型手機）

• 煤安標志：本質安全型
• 防爆標志：Exib I Mb
• 防護等級：IP68
• 供電模式：3000mAh鋰聚合物電池，連續工作時間大于24小時
• 處理器：四核1.2GHz,4GBRAM，64GB ROM
• 感應器：重力、光線、距離感應器、電子羅盤
• 拍照：后置1300萬像素，前置200萬像素，自動對焦，支持3096×4128像素照片拍攝
• 顯示屏：5.0英寸電容屏，多點觸控，1280×720像素
• 數據功能：WIFI、藍牙、Micro USB2.0
• 網絡：全網通?
• 存儲器：32G儲存卡?
• 外形尺寸：158mm×83mm×16mm?
• 質量：245g

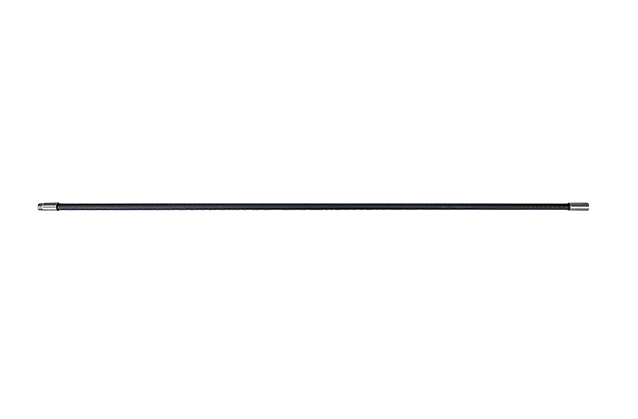

碳纖維推桿

• 材質：碳纖維?
• 外形尺寸：12mm×1000mm
• 質量：120g
