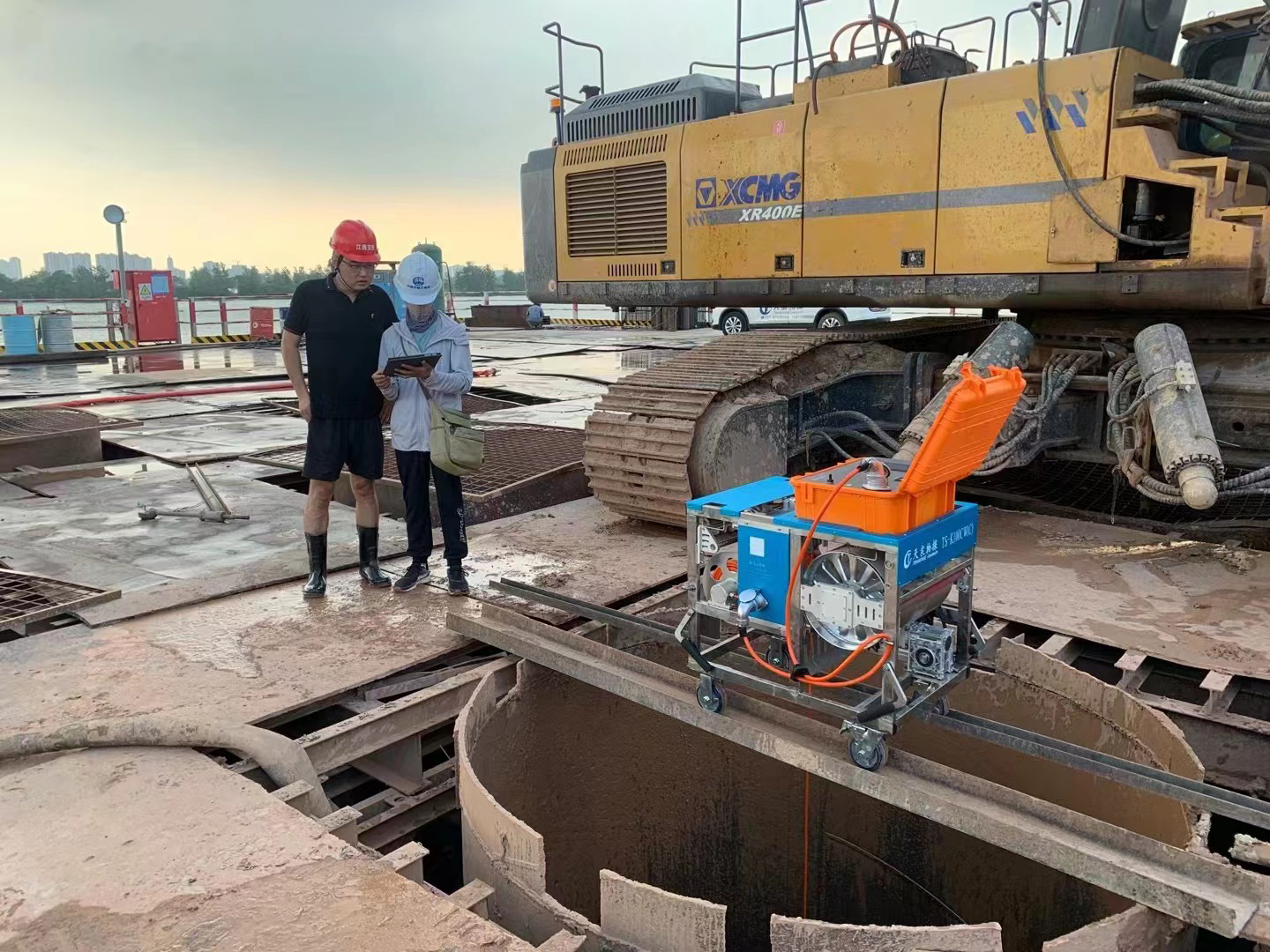

為積極響應西二環高速項目“平安百年品質工程”創建目標,TJ2標引進我司TS-K100CW(C)無線超聲成孔成槽檢測儀,目前已用于橋梁樁基成孔檢測。

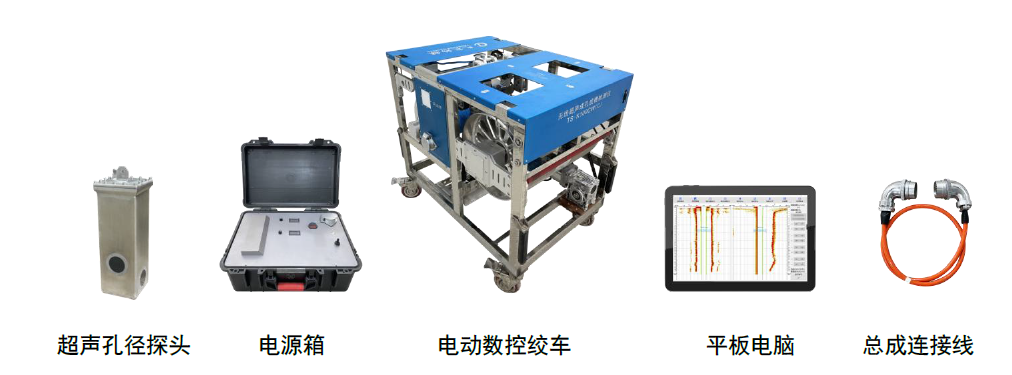

該設備由電動數控絞車、超聲孔徑探頭、移動電源箱、無線平板電腦以及外圍組件組成,超聲探頭固定在電動絞車上自動升降,無線平板電腦與絞車間通過WIFI通訊,絞車與移動電源之間通過電源線連接。整個測試過程和探頭升降系統完全實現軟件自動化控制,可實現鉆孔灌注樁成孔孔徑、孔深、垂直度、垮塌擴縮徑位置和傾斜方位、沉渣厚度檢測。
無線連接 操控性能好
主控平板電腦與數控絞車采用無線WIFI連接的方式進行互聯,傳輸距離≥50m,檢測儀采用自動操控方式,將超聲波傳感器沿充滿泥漿的鉆孔中心以一定速率下放,在探頭下放過程中,接收并記錄四個方向的垂直孔壁的超聲波脈沖反射信號,在分析軟件主界面上可以進行實測數據瀏覽、孔壁位置自動判讀/人工判讀、結果參數分析計算、測試報告自動生成等功能。

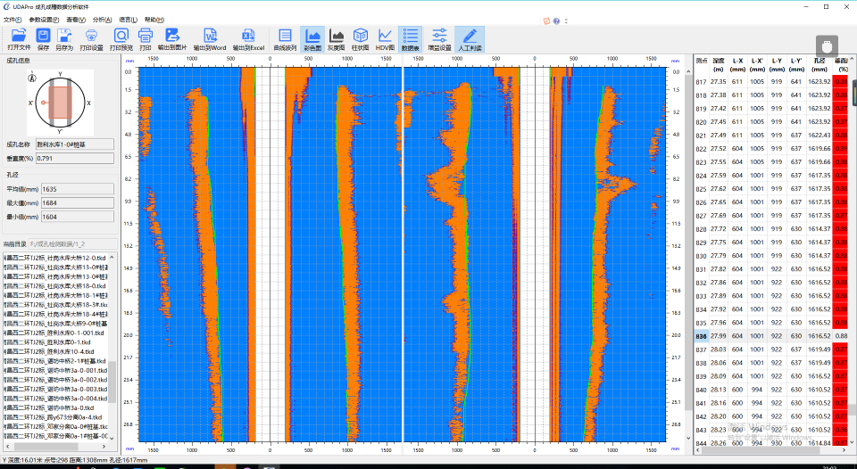

圖形展示 直觀易分析
孔槽壁可2D-3D展示,靈活切換、形象直觀,可瀏覽鉆孔3D柱狀圖,直觀展示鉆孔空間形狀,在結果數表瀏覽界面可以查看四壁間距、偏移值、孔徑、垂直度等數據信息,讓異常值突出顯示。

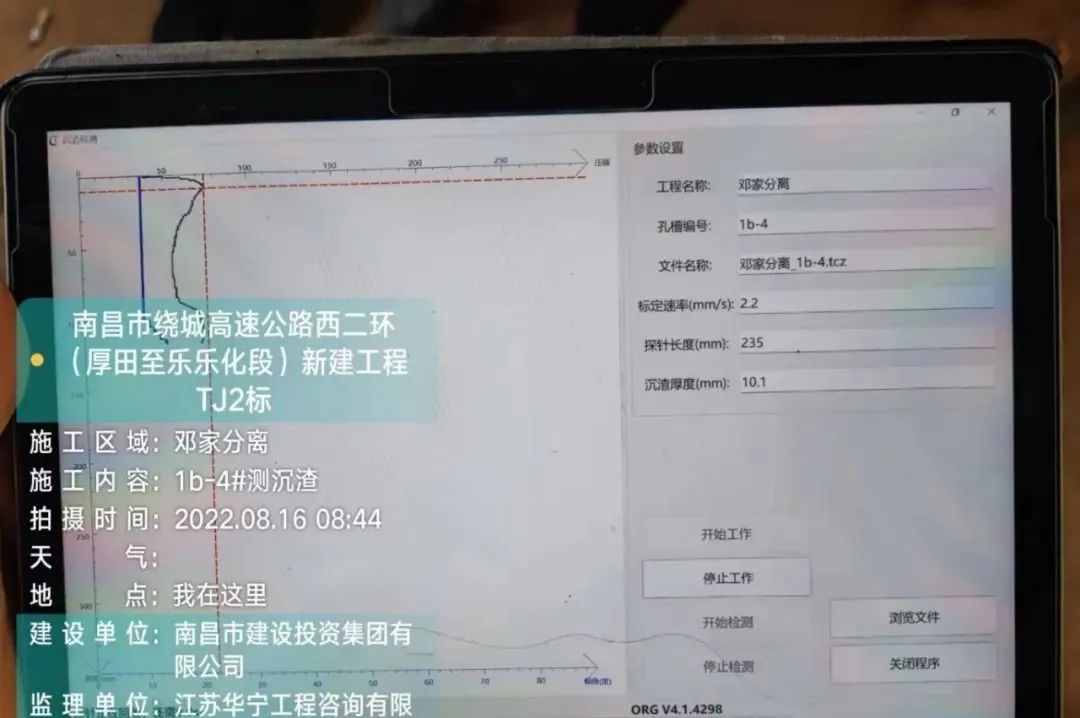

沉渣雙控 結果數據準
探頭內置傾角傳感器和壓力傳感器,傾角傳感器控制探頭狀態,壓力傳感器控制探針受力,雙參數共同判定沉渣厚度,提高準確度,沉渣厚度自動輸出,做到了施工質量的標準化、規范化、精細化。
在此也感謝江西城投業主的信任、支持和肯定!
內容來源:江西城投
