主要用途

• 對鉆孔進行全孔壁成像、錄像、測量鉆孔三維空間軌跡；
• 觀測斷層裂隙產狀及發育情況；
• 觀測含水斷層、溶溝溶洞、含水層出水口位置、導水裂隙帶等的探測；
• 觀測和定量分析巖層等礦體走向、厚度、傾向、傾角，層內夾矸及與頂板巖層的離層裂縫程度等；
• 從成像平面圖上量測地層或各種構造的厚度、寬度、走向、傾向和傾角，并進行裂隙分布統計等；
• 區分礦體、巖體、夾矸、土層等各種地質結構體；
• 適用于各種類鉆孔的檢測，尤其適用于以鉆孔代替平硐的深孔檢測。

?優勢

• 隨鉆推進，檢測深度不限；
• 1080p 高清錄像，畫面清晰細膩；
• 錄像和深度測量高精度同步，確保圖像拼接準確；
• 探頭直徑小，視窗高強防護，最大限度降低受損風險；
• 完全自研的高性能集成主板，實現全孔連續高清錄像，顏色逼真，圖像清晰，檢測速度可達 4m/min；
• 分析軟件可同步聯動動態錄像、二維展開圖、三維柱狀圖、空間軌跡，一鍵生成檢測報告；
• 垂直孔、傾斜孔和水平孔裂隙真產狀解析，自動形成玫瑰花圖、極坐標圖和優勢傾向優勢傾角裂隙統計表。

技術特點

• 拼錄一體：探頭內置存儲卡，支持拼圖、錄像，實時存盤；
• 高集成性：探管內采用自研的 4 核 ARM 高集成主板，集成度高，功耗低，系統穩定可靠；
• 高可靠性：整機系統高度集成，穩定性好；儀器整機密封，防水防塵性好；
• 高清晰度：攝像頭為彩色低照度700Lines，0.01Lux，2000萬像素；配備高亮度 LED 光源；前置前景無遮擋探頭，從而保證對各種探測對象均可清晰成像；
• 寬視角：攝像頭視角寬，可實現水平360度全景成像，無需調焦；
• 高續航性：探管內置高容量鋰電池，連續工作時間不少于 36 小時；
• 操作性好：整套系統連接簡單，操作簡便，初用者上手快，主機可作電腦的外接U盤使用，數據直接復制粘貼；
• 數據傳輸與圖像拼接速度快：探管與 PC 機通過高速網絡接口傳輸數據，傳輸速率可達 1G/3min。圖像拼接采取 4 線程同步拼接，速度快，效率高；
• 三類顯示靈活切換：分析軟件可顯示、輸出平面展開圖，立體柱狀圖，立體柱狀圖可360度連續旋轉；也可同幅顯示巖芯描述結果表和巖芯柱狀圖和展開圖，同時可對鼠標指定局部范圍進行高精度放大查看；既可顯示鉆孔三維空間軌跡圖像，也可顯示三面?zhèn)纫晥D，查看各點實際空間角度值；
• 直接進行巖芯描述：展開圖上可直接進行巖芯描述，裂縫的傾向、傾角和寬度可直接自動計算提取，寬度精度可達0.1mm，方位角度可達0.1度，；準確解析水平孔和傾斜孔的裂隙產狀；
• 圖像可轉換為多種格式：可將圖像轉換為JPG、BMP和PDF等多種格式文件；
• 探頭承壓能力強：探頭采用不銹鋼外殼、鋼化光學玻璃探頭罩，最大可承受壓力不小于20MPa。

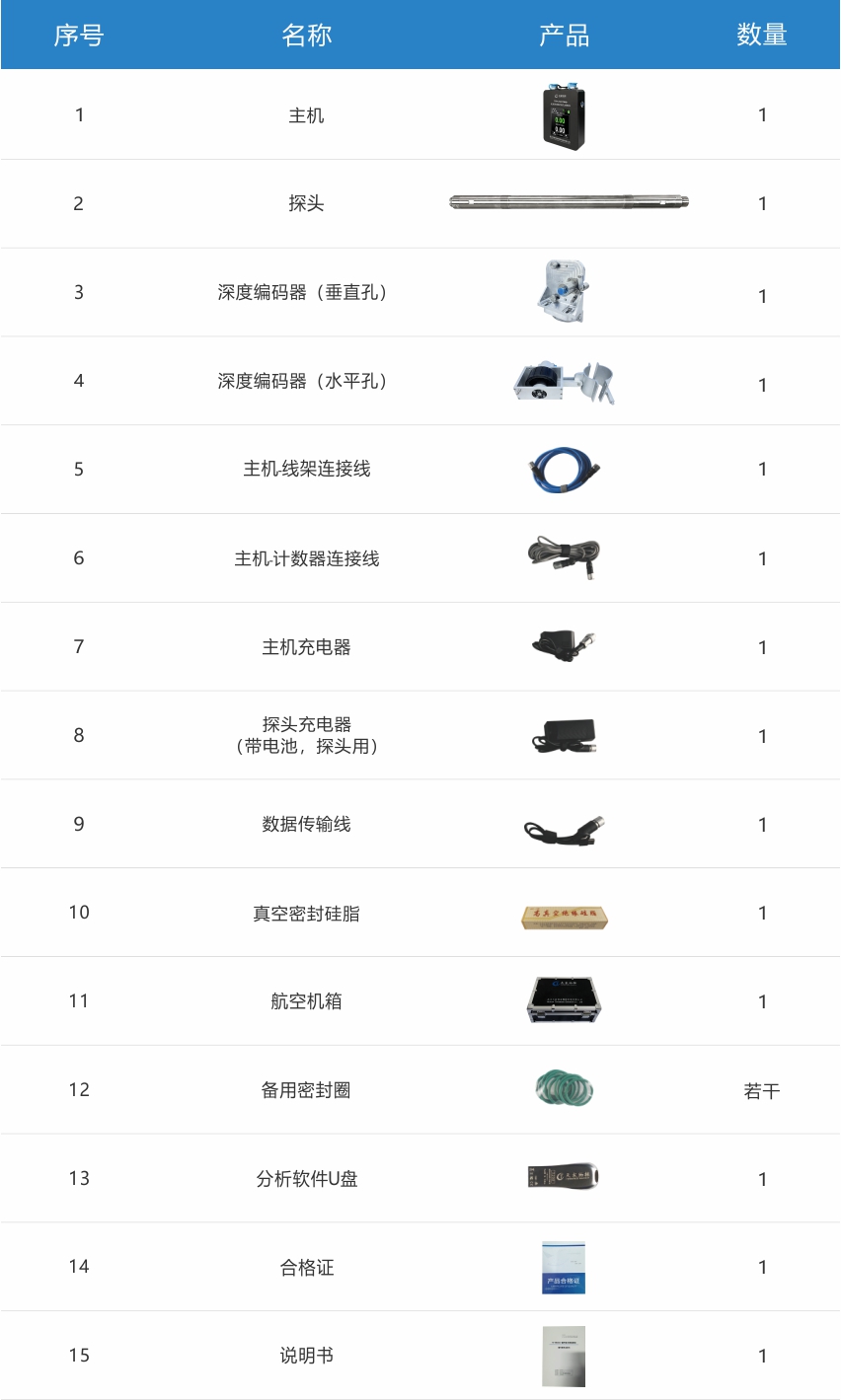

技術參數

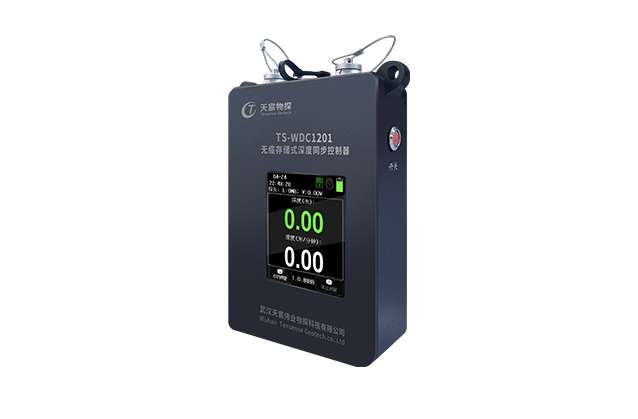

主機

• 顯示方式：?2.8 寸真彩液晶顯示屏
• 處理器：高性能低功耗嵌入式雙核處理器
• 操控方式：觸摸
• 數據接口：網絡接口
• 防護等級：IP67
• 存儲器：內置 1G 存儲內存
• 操作系統：Free Rtos 操作系統
• 供電模式：內置12V鋰電池，連續工作大于36 小時
• 外形尺寸：151mm×108mm×39.4mm
• 質量：1.1KG

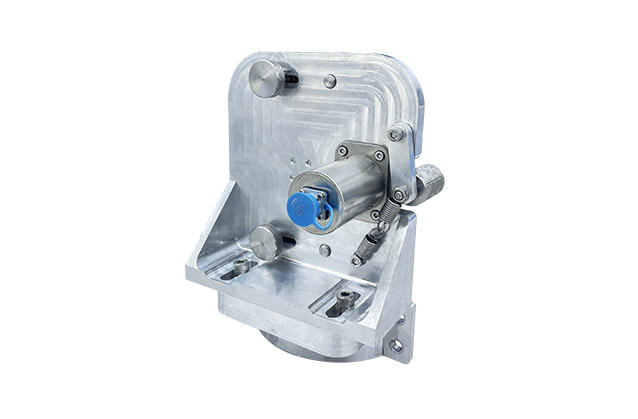

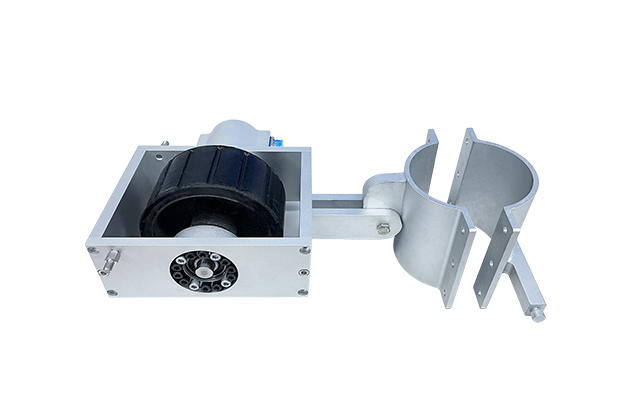

深度編碼器

• 防護等級：IP67
• 測深精度：0.1mm
• 供電模式：主機供電
• 質量：0.99KG

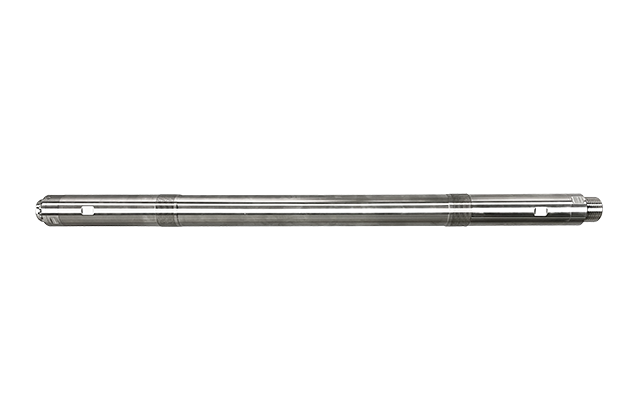

探頭

• 探頭直徑：Φ52mm（可隨鉆桿定制）
• 耐壓等級：不小于20MPa
• 檢測孔深：0~10000 米（無限制）；
• 攝像頭：彩色低照度700TV Lines，0.01Lux，全景360°
• 圖像像素：200萬像素
• 三維羅盤：傾角范圍：-90°~90゜，精度：0.1゜；方位角范圍：0～360゜，精度：0.1゜
• 工作溫度：-10℃～90℃
• 檢測孔徑：≥Φ60mm
• 供電模式：探頭內置12V鋰電池供電
• 控制器：內置高性能單片機
• 輔助光源：≥30Lux，通過主機軟件調節亮度
• 存儲器：內置 128G 內存卡
• 外形尺寸：Φ52×945mm
• 質量：6.6Kg
