多種通信技術的融合應用
1．RS845 通信技術：井下分站、分機通信采用 RS485，無中繼距離可達 10km，可中繼無限延長，且拓?fù)浣Y(jié)構不限于總線式；
2．CAN 通信技術：井下分站之間、分站至地面采用雙絞通信電纜，距離可達 10km；
3．以太網通信技術：礦井上下通信可采用光纖介質實現網絡通信，距離可達 30km；
4．無線通信技術：井上氣象站、遙測儀通信可采用 GSM/GPRS/ 物聯網等無線通信方式，在全國范圍內有手機信號的地方無距離限制，可按流量或短消息條數計費；可采用免費信道的 Lora 擴頻方式、數字電臺方式，距離可達 3km。無通信費用。開創性地實現了免費的礦區 / 野外無線遠距通信和付費的移動通信兼容；
5．北斗通信技術：開創使用北斗技術，公司目前已建立了北斗終端，可在全國范圍內的通信盲區使用，或?yàn)樾枨罂蛻籼峁┙鉀Q方案；
6．此平臺具有良好的網絡功能，可以通過局域網、互聯網等多種形式，方便地進行全局、全市、全省范圍的聯網。系統也可根據用戶定制聯網需求，提供輸出交換監測數據；

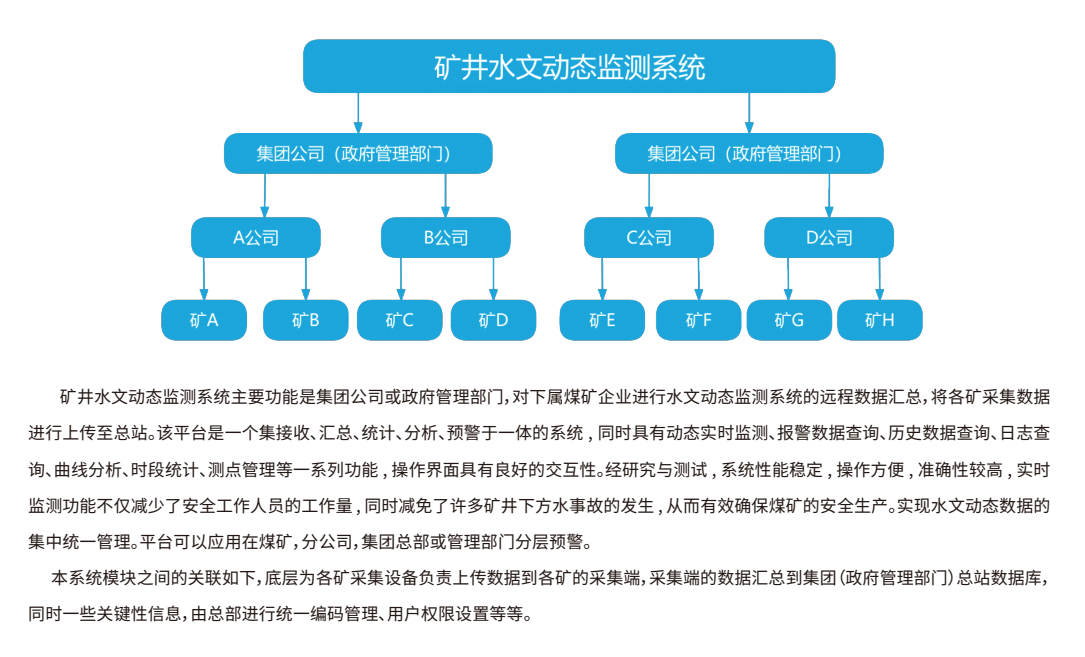

7．所有數據全網共享。提供高效實用的集團調度中心軟件，可以直接查詢各級煤礦監測數據，方便快捷；
8．相關人員配備手機 APP，方便在線瀏覽。

系統功能

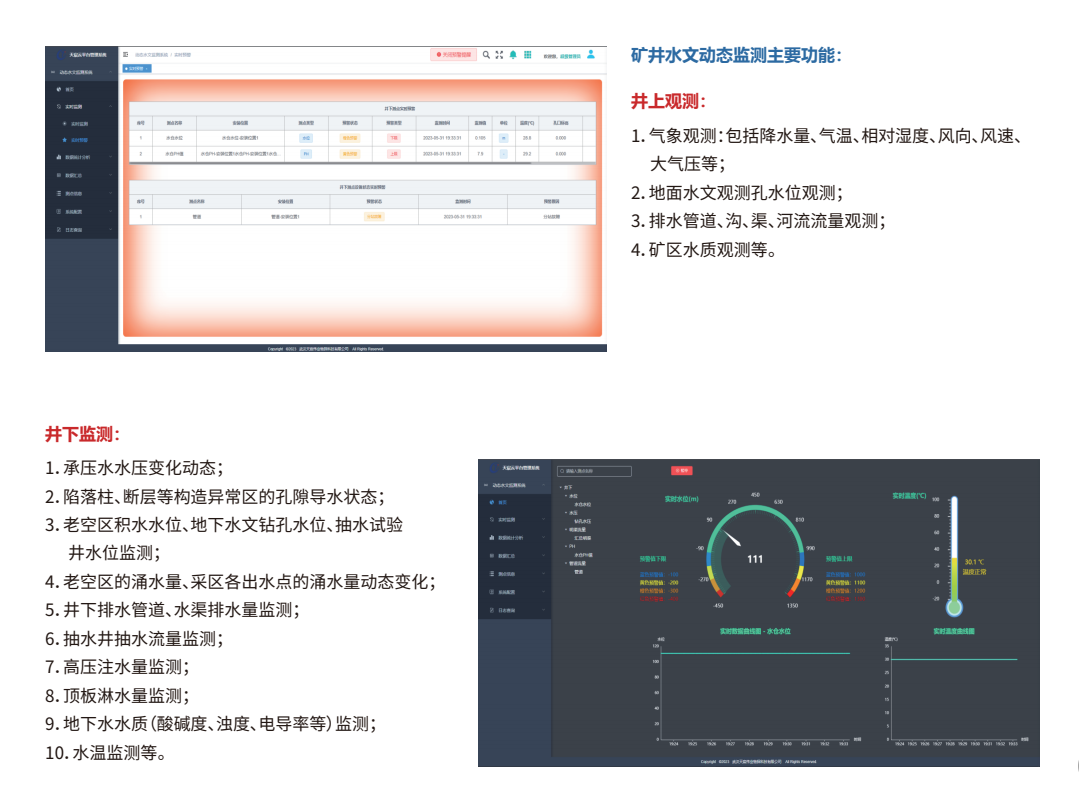

1．實時監測水位、水壓、水溫、流量、水質、導水狀態等各個水文要素的數值和變化情況；
2．遙測水文觀測孔水位水溫、氣象參數；

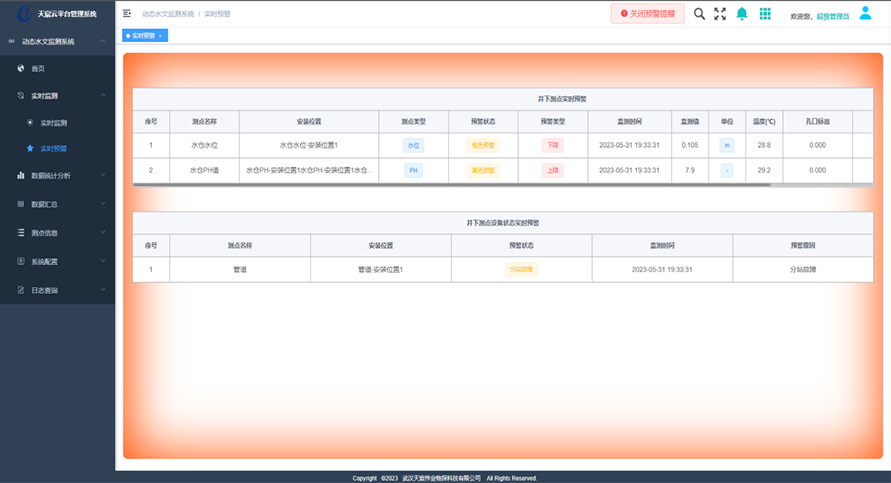

3．水位、流量、水壓等參數總量及變化率超過預警值自動報警，并有所選擇的自動發送短信到相關領導的手機；
4．系統對所有監測監控?cái)?shù)據進行實時處理后分類存儲，并提供數據庫存儲備份，監測數據永久保存;
5．系統提供多種診斷功能，包括系統的通信傳輸狀況、傳感器、分站故障分類統計等監測系統的自身故障診斷；

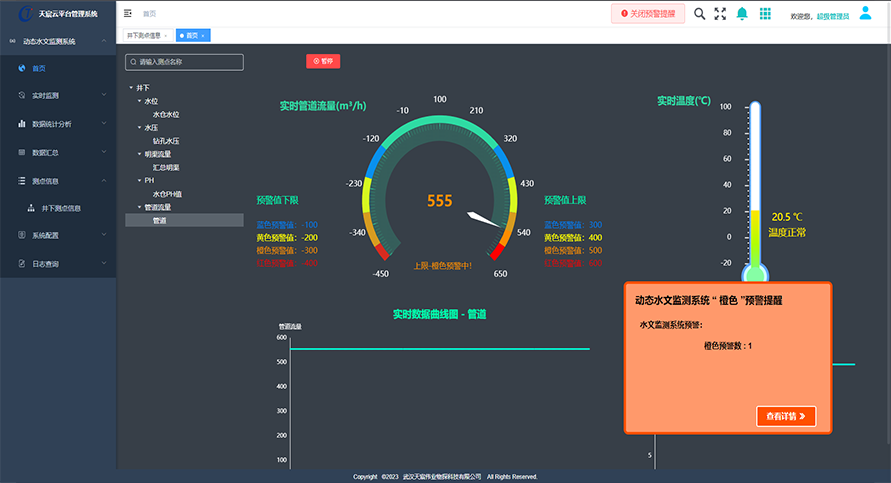

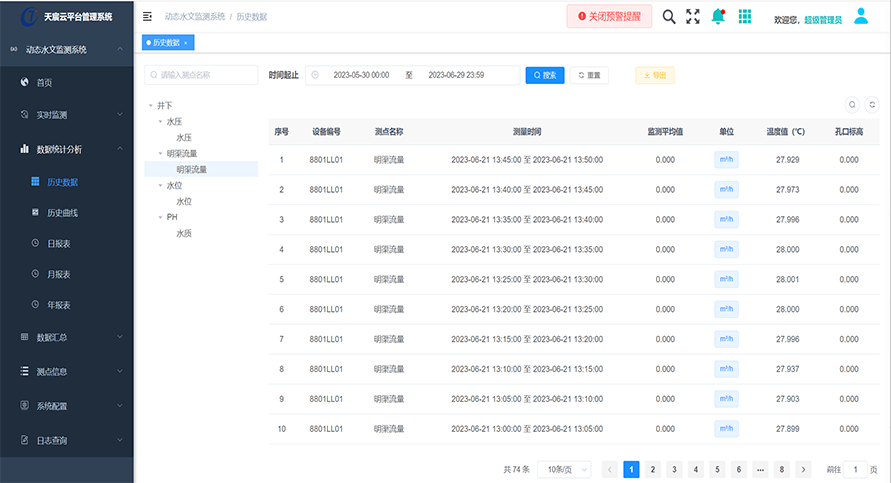

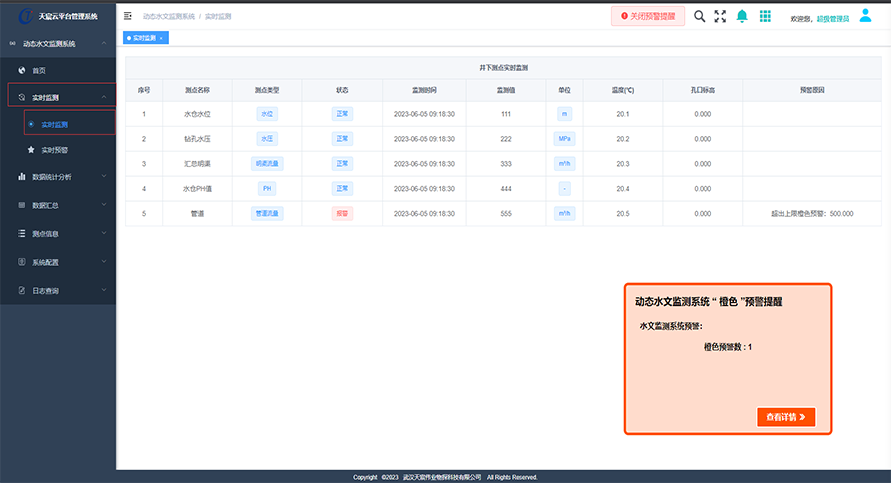

6．系統具有實時監測表、實時曲線、報表統計、歷史曲線、當?shù)剡h(yuǎn)程報警等功能，對所有數據和報表都提供打印輸出功能;

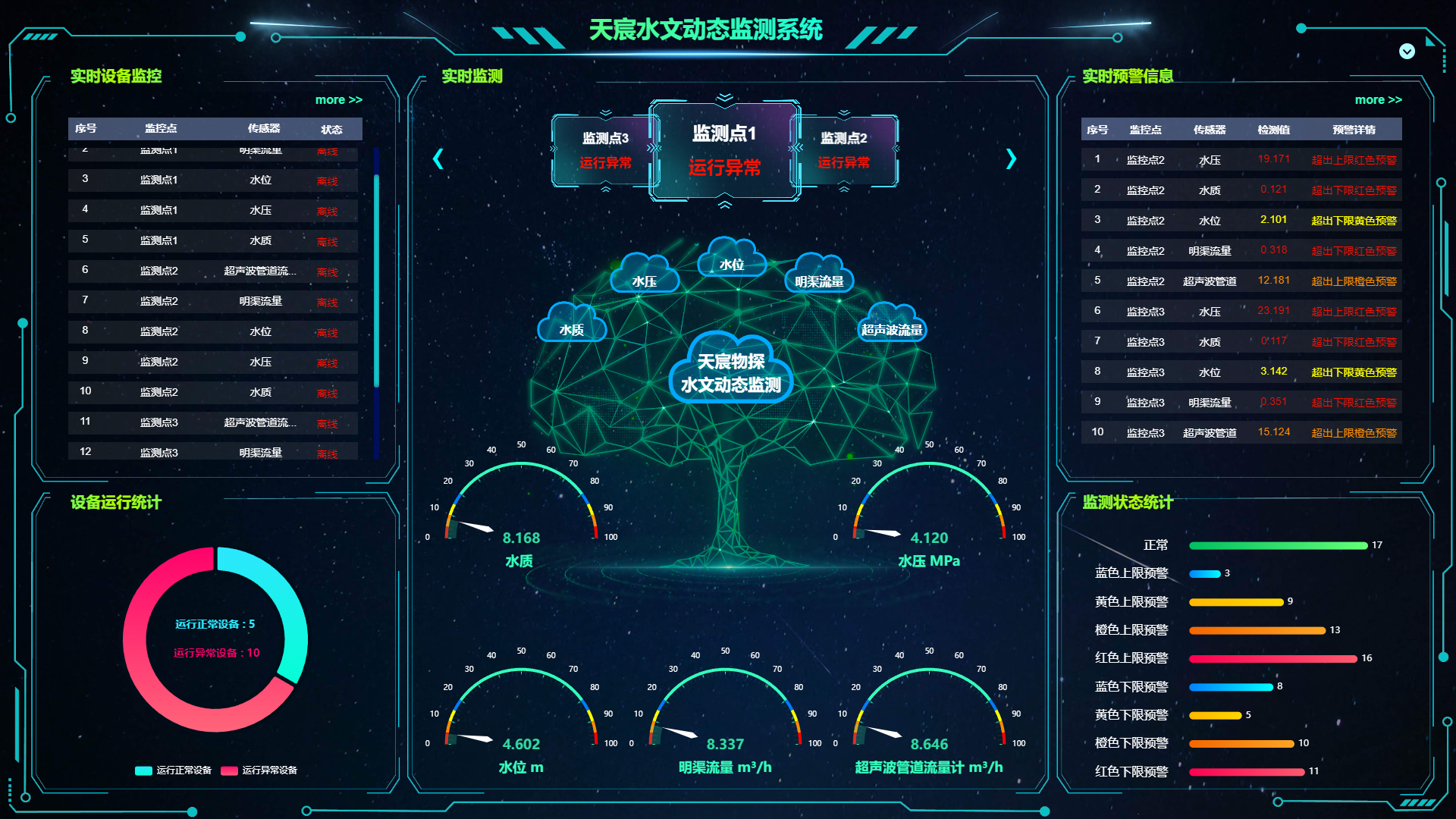

7．相關人員配備手機 APP，方便在線瀏覽。將所有監測點數據匯總到本主站，井下站點監測數據通過井下千兆以太網傳輸?shù)较到y(tǒng)主站，一級數據庫和備份數據庫都設在主站服務器，監控界面可顯示到大屏幕，授權部門可以通過公司局域網訪問數據庫，瀏覽監測數據以及通過授權修改監測時間間隔、設置報警水位、報警流量、降水量、打印報表、繪制曲線等功能。
?

礦井水文動態監測系統包括井上和井下兩部分：
?

井上部分

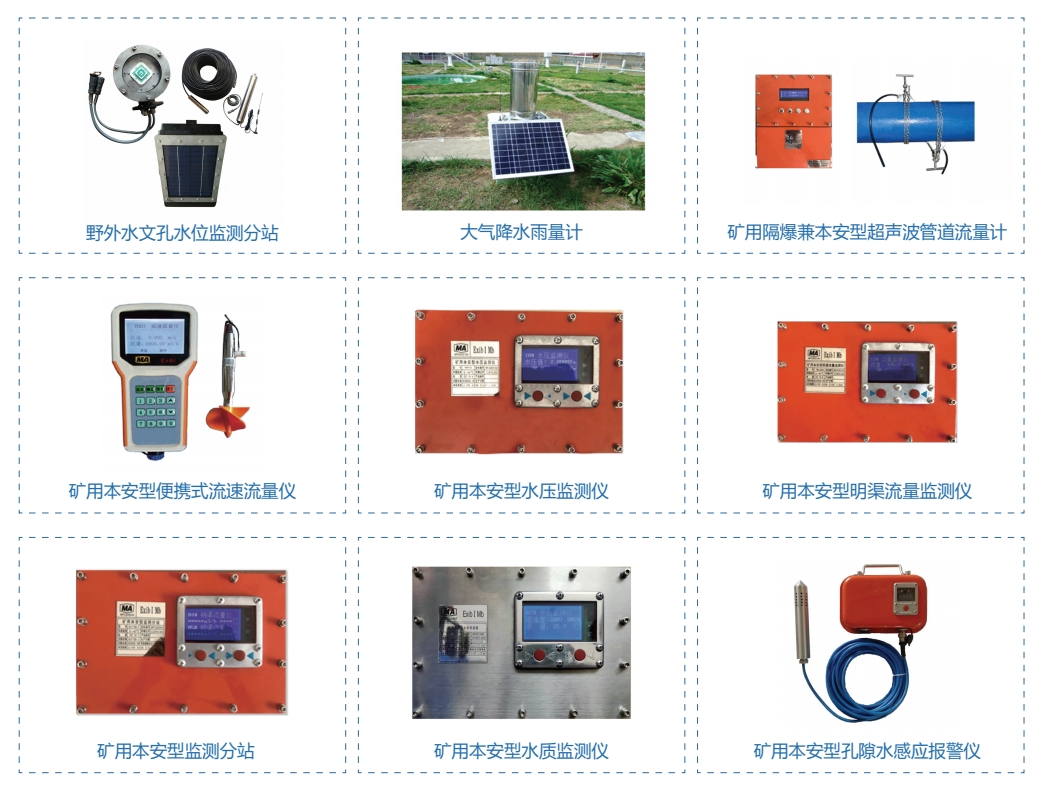

? ? ? 由監測服務器、客戶端、水文孔水位遙測儀，遙測雨量計等組成地面遙測系統和監控網絡。地面水位水溫遙測分站采集水位和水溫?cái)?shù)據，通過 GSM( 北斗信號 ) 網絡將數據傳送到遙測主機。通過協議轉換由監測服務器水文軟件接收處理。各客戶端通過網絡共享數據。大氣降水雨量計、風速風向、溫濕度等綜合氣象信息，通過無線收發模塊或移動通信網絡與監測主戰建立通信；地面流量和水質監測數據通過現場總線發送到監測分站，然后通過礦區以太網絡或其他方式與監測服務器軟件建立通信。

井下部分

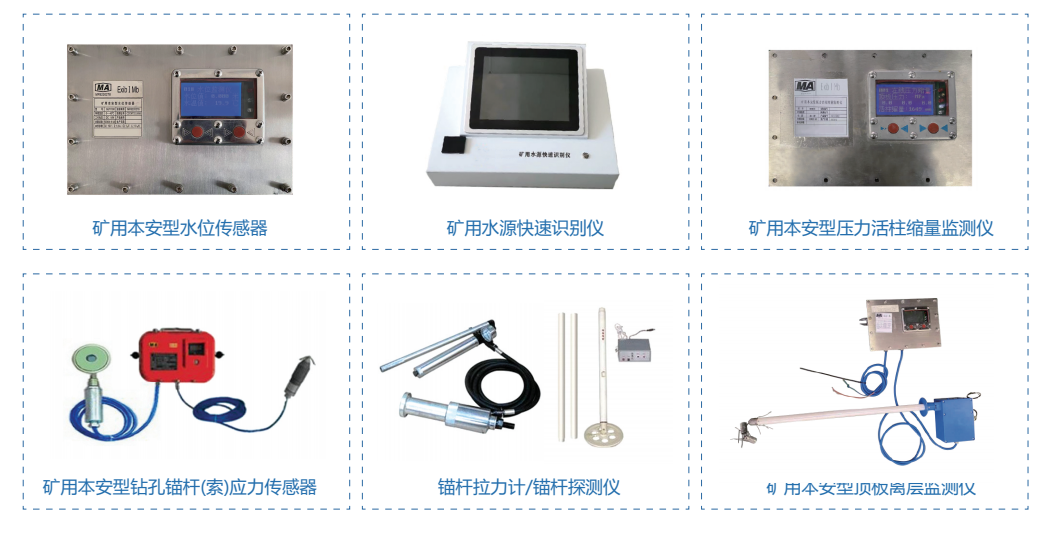

? ? ? 井下部分結構：各種類型的監測儀器接入通訊分站，各工作平面的通訊分站接入以太網，通過井下以太環網將數據傳送到地面監控中心。監測儀器包括流量監測儀、水壓監測儀、水位監測儀、水溫監測儀、孔隙水報警儀、水質監測儀以及各種要素的監測傳感器等。

?
