TS-GC1201(A) 管樁高清全景成像儀


    ?

    TS-GC1201(A)管樁高清全景成像儀是一款具備前視全景高清成像、側視旋轉掃描、局部高清錄像功能的檢測儀。

  • 探頭360°旋轉掃描
  • 管壁全景成像
  • 1080P高清成像
  • 動態窺視錄像
  • 產品優勢
  • 產品詳情
  • 性能指標

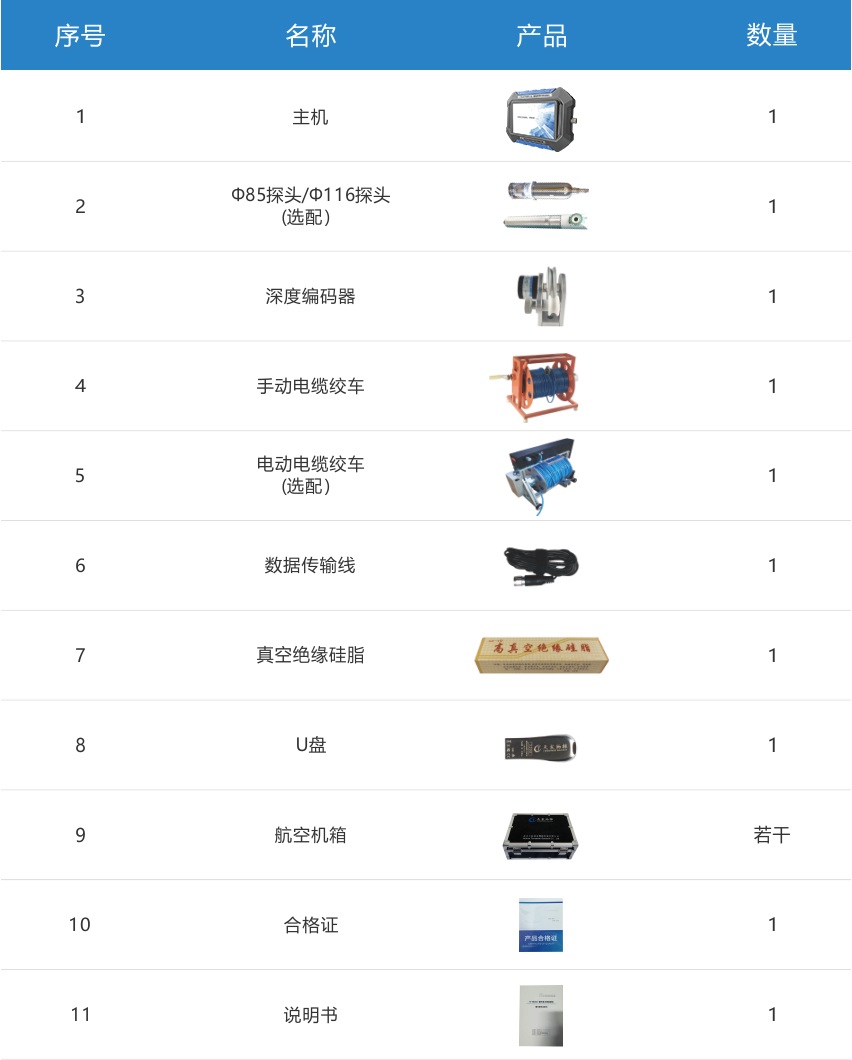

  • 產品配置
  • 相關案例
  • 資料下載
1
產品優勢

Φ85mm/Φ116mm兩種規格探頭可選


前視360°全景成像與側視360°旋轉掃描錄像完美結合
同步實現全管壁拼接成像與局部高清錄像抓拍
靈活切換,方便快捷

2

完全自主研發的高集成度高性能主板


實現對千米鉆孔的全孔連續成像,不卡頓、不黑屏
不丟失數據,圖像清晰,拼接速度不低于4m/min

3

全管壁拼接展開圖上可直接對管壁進行描述


自動計算側視掃描對<0.1mm的裂縫傾向、傾角和寬度絲毫畢現

?

4

管樁接縫清晰可判


實時采集圖像數據、深度數據和探頭所在位置空間數據
全景圖像快速無縫拼接、錄像和截圖同步進行

主要用途


  • 對管樁進行孔壁全景高清成像、錄像,關鍵部位全景圖像抓拍;
  • 對管樁進行側向高精度高清晰度360°連續旋轉掃描錄像和局部高清圖像抓拍;
  • 對管樁接縫及管壁裂縫進行準確測量
  • 對大直徑水井、管道等進行全景高清成像及側向掃描錄像等。?

優勢


  • 前視360°全景成像與側視旋轉掃描完美結合,管樁內壁全景成像,動態窺視錄像;
  • 完全自研的高性能集成主板,實現全孔連續高清成像,不卡頓、不黑屏、不丟失數據,顏色逼真,圖像清晰,檢測速度可達4m/min
  • 分析軟件可同步聯動動態錄像、二維展開圖、三維柱狀圖、空間軌跡,一鍵生成檢測報告;
  • 1080p高清成像,畫面清晰細膩;
  • 充電式便攜電動線纜架。

技術特點


  • 探頭360°旋轉:探頭可旋轉,既能前視,又能360°旋轉側面掃視,具體查看管樁孔壁細節;
  • 高集成性:主機內系統控制、圖像采集、顯示與存儲高度集成;
  • 全自動:采用全電動線纜架,自帶可充電高能鋰電池,操作簡便,線纜下放速度勻速可調;
  • 高智能性:主機內置雙核處理器,圖像處理速度為25幀/秒。同時獲取圖像數據、深度數據和探頭所在位置空間數據,可保證全景圖像實時自動采集,快速無縫拼接,實現圖像拼接、錄像和截圖同步進行;
  • 高可靠性:整機系統高度集成,穩定性好;儀器整機密封,防水防塵性好;
  • 高清晰度:攝像頭為彩色低照度700Lines,0.01Lux,2000萬像素;光源強度可連續可調;探頭側面環形成像和端頭成像可選,從而保證對各種探測對象均可清晰成像;
  • 寬視角:攝像頭視角寬,可實現水平360°全景成像,無需調焦;
  • 便攜性好:整機體積小巧、重量輕,方便攜帶;
  • 操作性好:整套系統連接簡單,操作簡便,初用者上手快,主機可作電腦的外接U盤使用,數據直接復制粘貼;
  • 功耗低:系統工作電壓范圍DC5.5V~12V,既可內置高容量鋰電池供電,也可外接12V蓄電池供電。探頭既可采用內置鋰電池供電,也可主機供電。連續工作時間不少于10小時;
  • 三類顯示靈活切換:分析軟件可顯示、輸出平面展開圖,立體柱狀圖,立體柱狀圖可360°連續旋轉;
  • 直接進行管壁描述:展開圖上可直接對管壁進行描述,裂縫的傾向、傾角和寬度可直接自動計算提取,寬度精度可達0.1mm,方位角度可達0.1°;
  • 圖像可轉換為多種格式:可將圖像轉換為JPG、BMP和PDF等多種格式文件;
  • 探頭承壓能力強:探頭采用不銹鋼外殼、鋼化光學玻璃探頭罩,最大可承受壓力不小于10MPa

技術參數

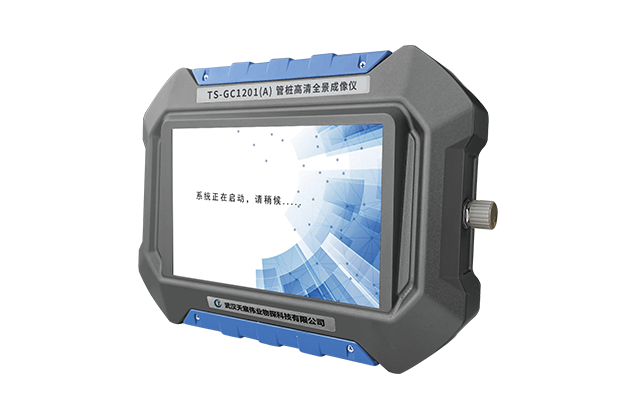

主機

  • 顯示方式:7寸真彩液晶屏,背光可調
  • 處理器:高性能低功耗嵌入式雙核處理器
  • 操控方式:觸摸
  • 數據接口:USB2.0接口
  • 防護等級:IP67
  • 存儲器:32G TF存儲卡
  • 操作系統:Linux操作系統
  • 供電模式:內置12V鋰電池或外接蓄電池,連續工作大于10小時
  • 外形尺寸255mm×180mm×60mm
  • 質量:1.7KG

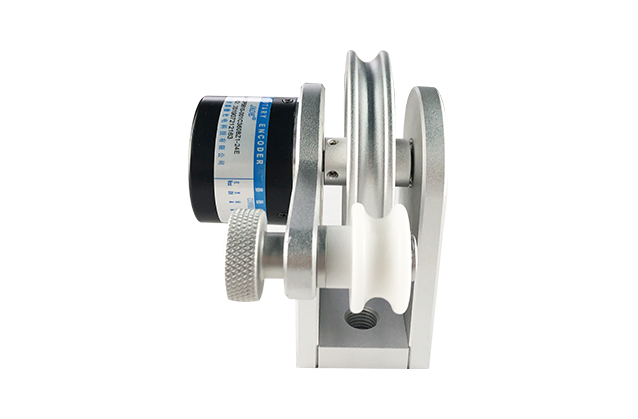

深度編碼器


  • 防護等級:IP67
  • 測深精度:0.1mm
  • 供電模式:主機供電
  • 質量:0.99KG

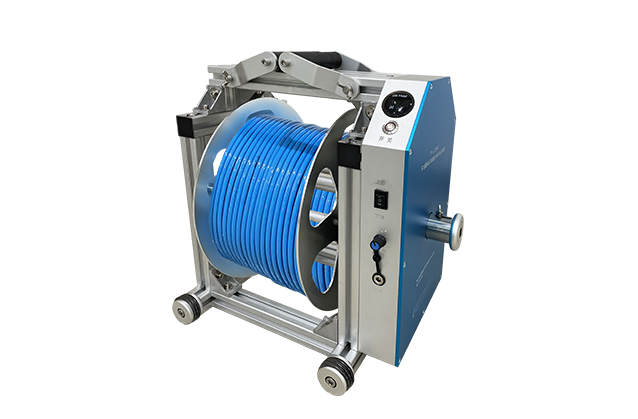

電動線纜架


  • 制動方式手自一體
  • 供電模式:自帶可充電高能鋰電池
  • 工作時間:不小于10小時
  • 下放速度:0-10m/min可調
  • 尺寸340mm×220mm×370mm
  • 重量15Kg(含100m線纜)

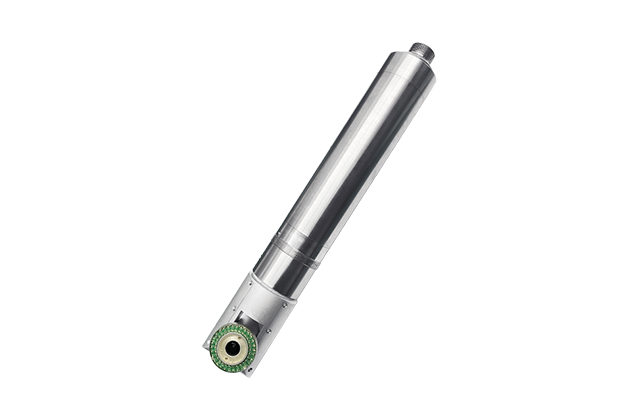

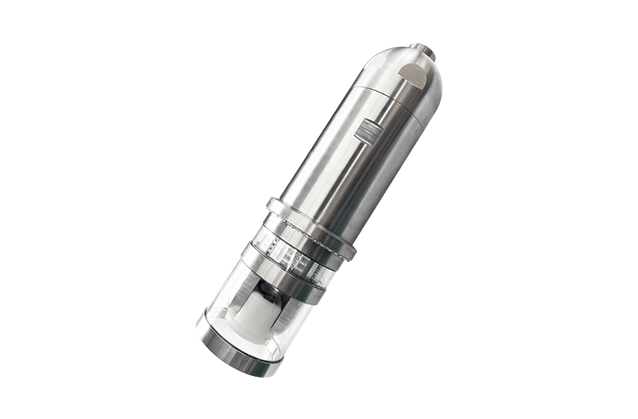

探頭


直徑:Φ85mm/Φ116mm

供電模式:內置電池

攝像頭:高清,0.01Lux,全景360°可旋轉

圖像像素:2000萬

三維羅盤:傾角范圍:-90°~90°,精度0.1°;方位角范圍:0~360°,精度0.1°;探頭允許橫滾360°

工作溫度:-10℃~60℃

檢測孔徑:Φ120mm-Φ1000mm

檢測孔深:0~100米(可定制)

控制器:內置高性能單片機

輔助光源:≥30Lux,通過主機軟件調節亮度

外形尺寸:Φ85X450mm、Φ116X397mm

質量:2.8KG、6KG

  • TS-GC1201(A) 管樁高清全景成像儀——技術文檔 更新時間:2022-02-25 下載 預覽
